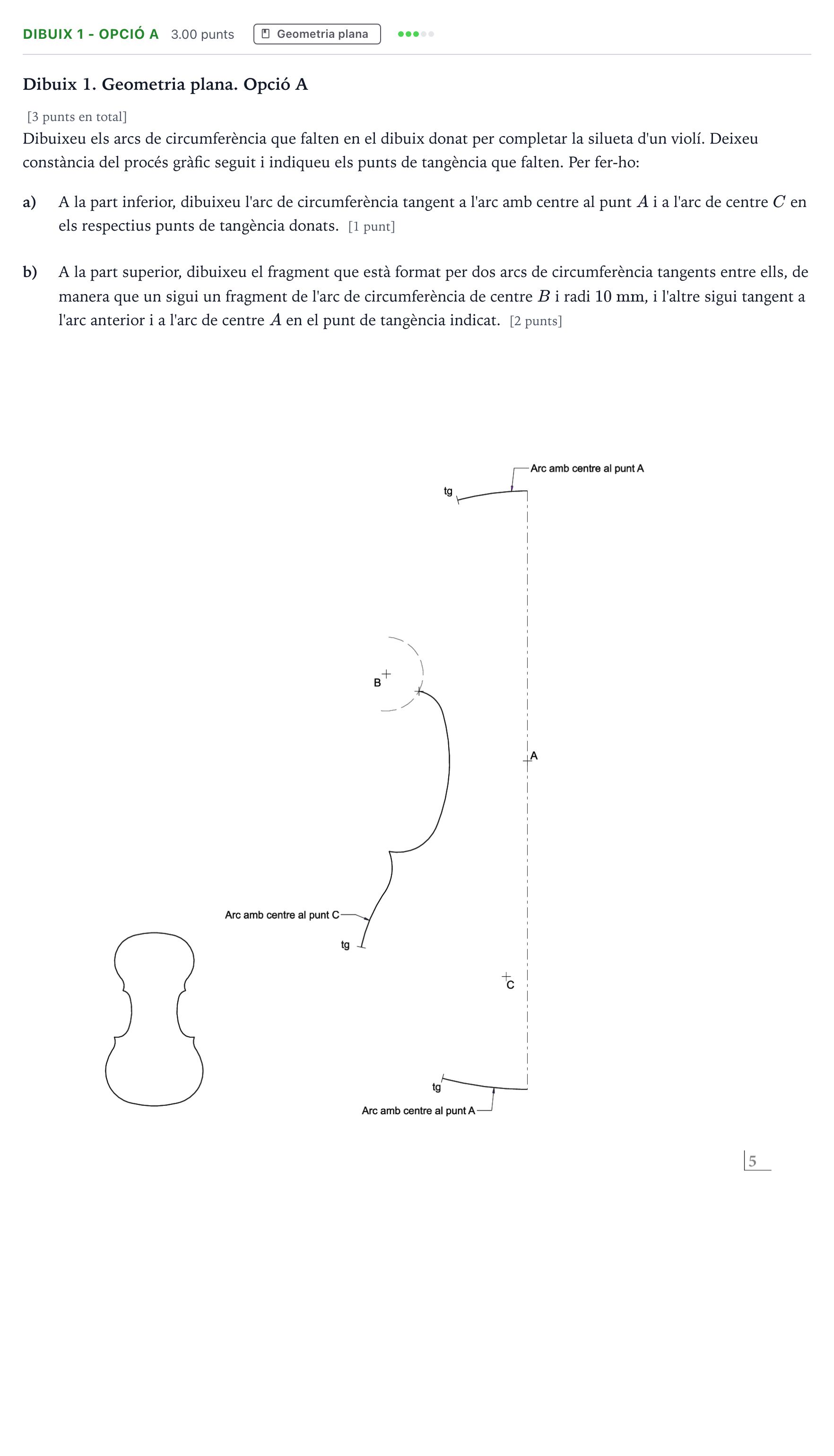

Ejercicio Dibuix 1 - Opció A · Dibujo técnico II Selectividad Cataluña Juny Serie 1 2025

Dibuixeu els arcs de circumferència que falten en el dibuix donat per completar la silueta d'un violí. Deixeu constància del procés gràfic seguit i indiqueu els punts de tangència que falten.

Solución: Resolució gràfica de les tangències: Apartat a [1 punt]: - Unir el punt $A$ amb el punt de tangència inferior donat per determinar la recta de centres. - Unir el punt $C$ amb el punt de tangència donat a l'arc de centre $C$ per obtenir la segona recta de centres. - La intersecció d'ambdues rectes determina el centre de l'arc inferior d'enllaç, el qual es traça entre tots dos punts de tangència. Apartat b [2 punts]: - Traçar l'arc de centre $B$ i radi $10\text{ mm}$. - Des del punt de tangència donat a l'arc de centre $A$ superior, traçar la recta que passa per $A$. - Determinar el centre de l'arc mitjançant el lloc geomètric o la mediatriu / mètode d'enllaç tangent a dues circumferències (exterior a una i tangent en el punt de l'altra) per trobar el centre i el punt de tangència intermedi. - Traçar els dos arcs i assenyalar el punt de tangència entre ells.
