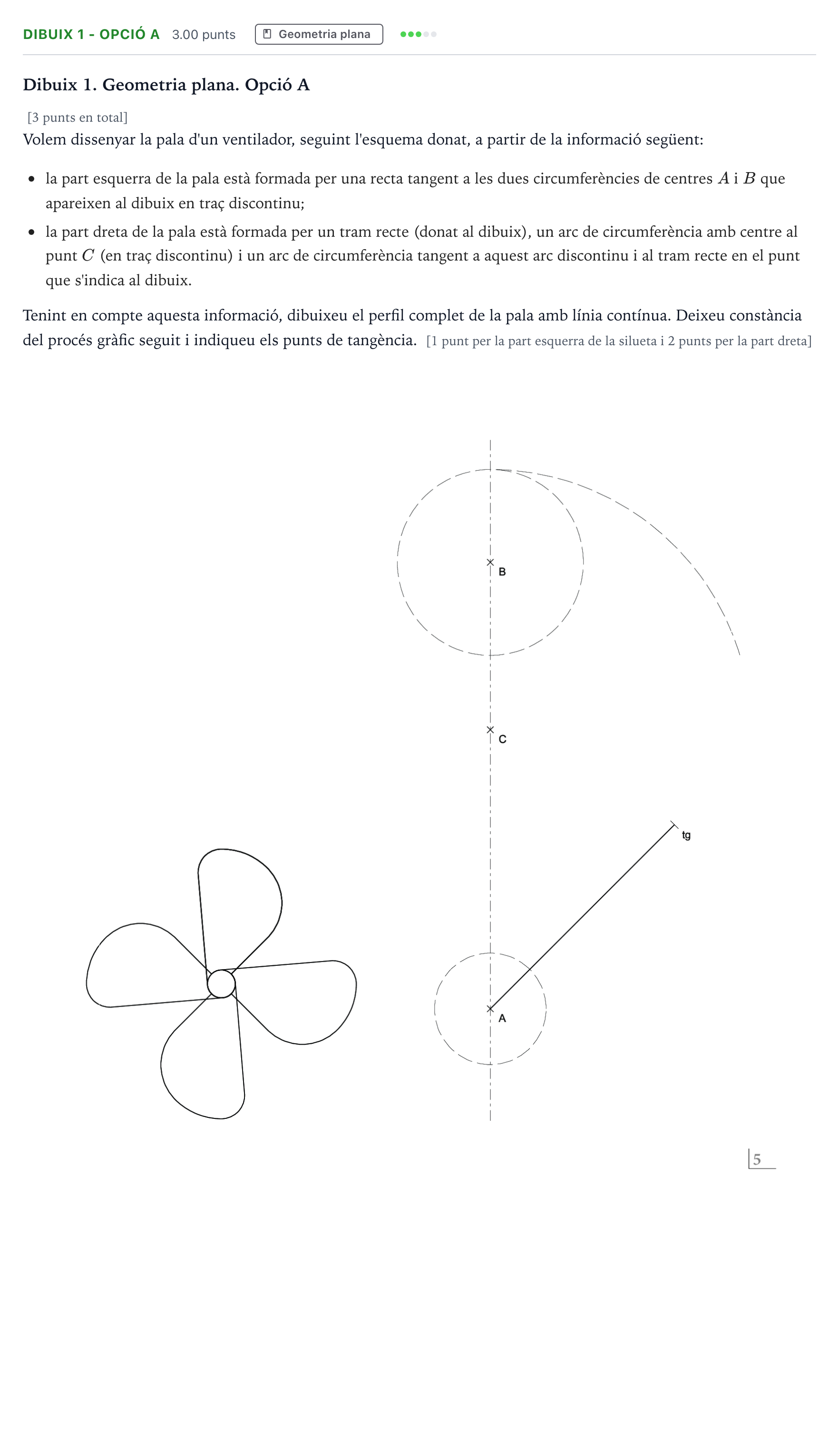

Ejercicio Dibuix 1 - Opció A · Dibujo técnico II Selectividad Cataluña Setembre Serie 3 2025

Dibuixeu el perfil complet de la pala amb línia contínua. Deixeu constància del procés gràfic seguit i indiqueu els punts de tangència.

Solución: Perfil complet traçat amb línia contínua gruixuda que defineix la pala del ventilador: 1. Part esquerra (1 punt): Recta tangent exterior a les dues circumferències de centres $A$ ($R = 1{,}5$) i $B$ ($R = 2{,}5$), amb els seus dos punts de tangència exactes determinats mitjançant el mètode de dilatació negativa (circumferència concèntrica a $B$ de radi $R_B - R_A = 1$). 2. Part dreta (2 punts): - Traçat de la perpendicular al segment donat pel punt de tangència indicat. - Localització del centre de l'arc d'enllaç tangent exterior de radi $R = 7$: - El centre es troba sobre la perpendicular al punt de tangència del tram recte. - Com que enllaça amb l'arc de centre $C$ (el qual té radi $R_C = 7$), el lloc geomètric dels centres tangents és la circumferència concèntrica a $C$ amb radi $R - R_C$ o mitjançant la intersecció de la mediatriu/equidistància corresponent, resultant el centre de l'arc de perfil. 3. Arcs de circumferència de tancament a $A$ i $B$ remarcats en traç continu amb els seus respectius radis i punts de tangència senyalats clarament.
