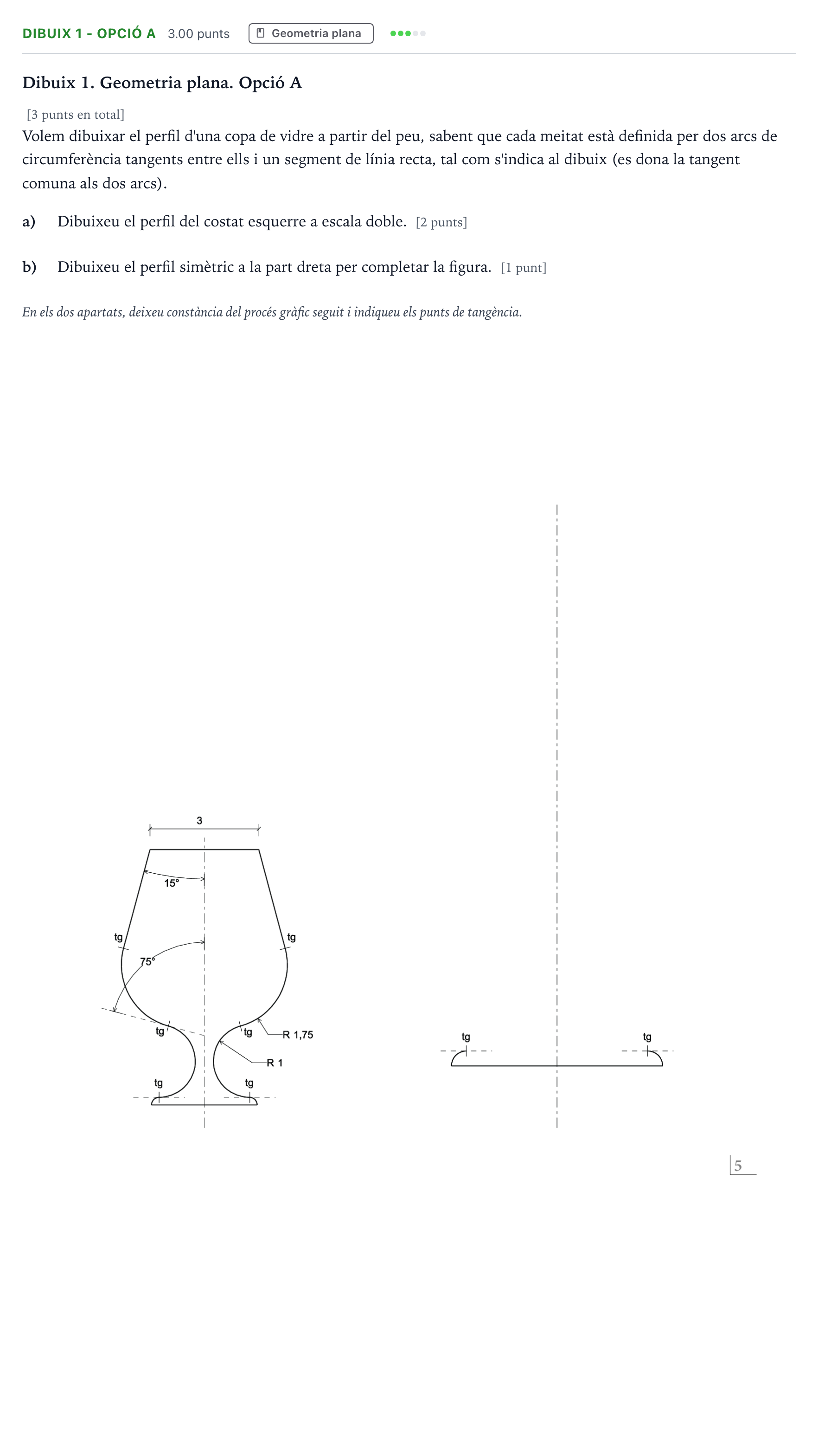

Ejercicio Dibuix 1 - Opció A · Dibujo técnico II Selectividad Cataluña Juny Serie 4 2025

Dibuixeu el perfil d'una copa de vidre definida per arcs de circumferència tangents a escala doble i el seu simètric.

Solución: Construcció gràfica a escala 2:1 del perfil de la copa: - Arc inferior: radi $R = 2\text{ cm}$ (original $R = 1$), tangent a la base horitzontal del peu de la copa. - Arc superior: radi $R = 3{,}5\text{ cm}$ (original $R = 1{,}75$), tangent a la recta a $75^\circ$ respecte a l'eix vertical i enllaçat tangentment amb l'arc inferior. - Segment rectilini: inclinat $15^\circ$ respecte a l'eix vertical, tangent a l'arc superior i tancant la boca de la copa d'amplada $6\text{ cm}$ ($3\text{ cm}$ a cada banda de l'eix). - Part dreta: traçat simètric respecte a l'eix vertical de simetria. - Punts de tangència degudament senyalitzats ('tg').
