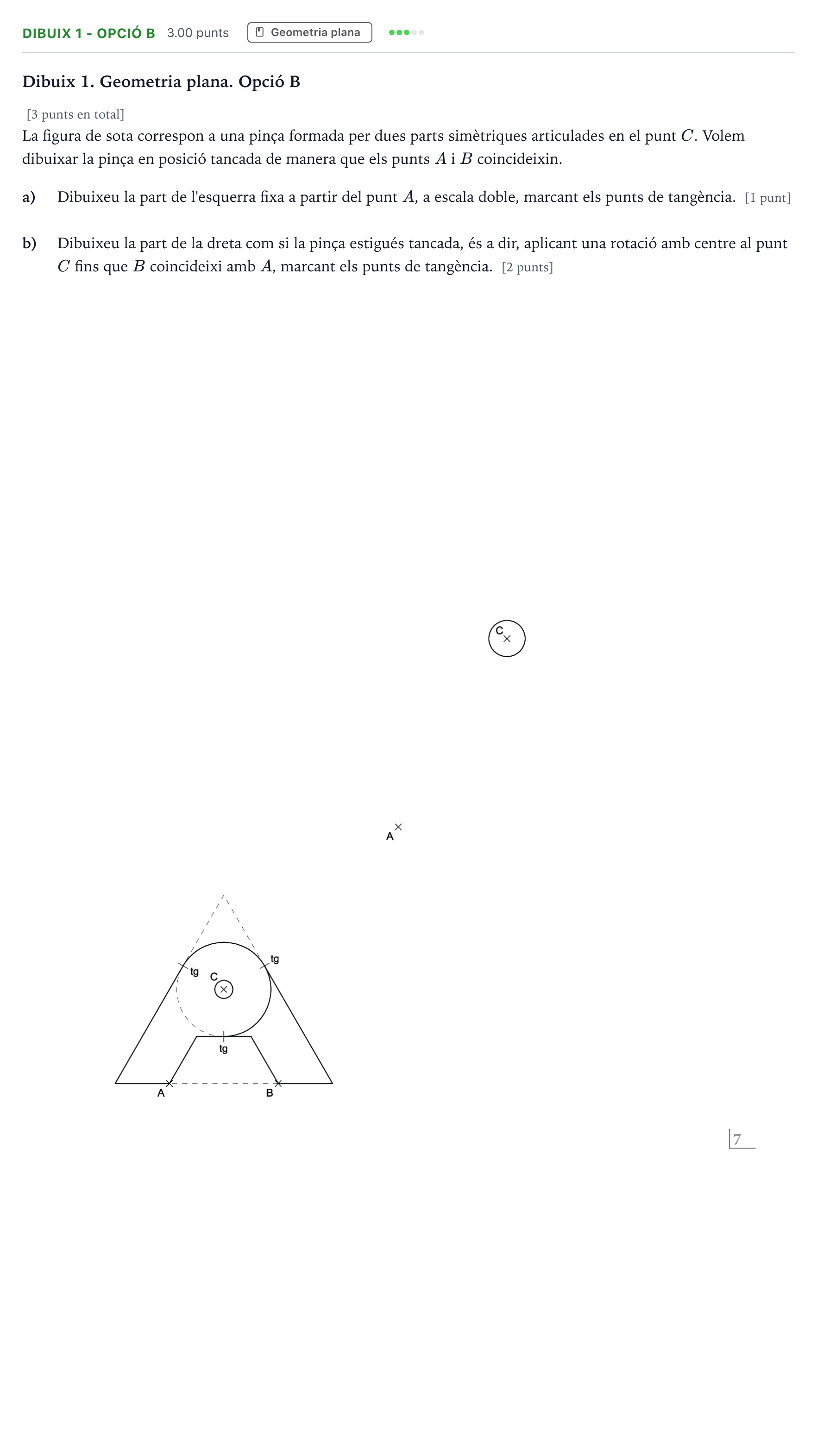

Ejercicio Dibuix 1 - Opció B · Dibujo técnico II Selectividad Cataluña Setembre Serie 3 2025

Dibuix de la pinça en posició tancada a escala doble: a) part de l'esquerra fixa; b) part de la dreta girada amb centre C fins que B coincideix amb A, marcant els punts de tangència.

Solución: a) Part esquerra a escala doble (1 punt): - Reproducció a escala 2:1 de la meitat esquerra de la pinça a partir dels punts donats $A$ i $C$. - Determinació i marcatge correcte dels punts de tangència de l'arc de circumferència amb els segments rectilinis. b) Part dreta tancada (2 punts): - Aplicació d'un gir o rotació de centre $C$ de manera que el punt $B$ coincideixi amb el punt $A$. - Traçat de les rectes i arcs corresponents a la meitat dreta girada, mantenint la continuïtat i simetria respecte a la nova posició. - Marcatge precís de tots els punts de tangència ('tg').
