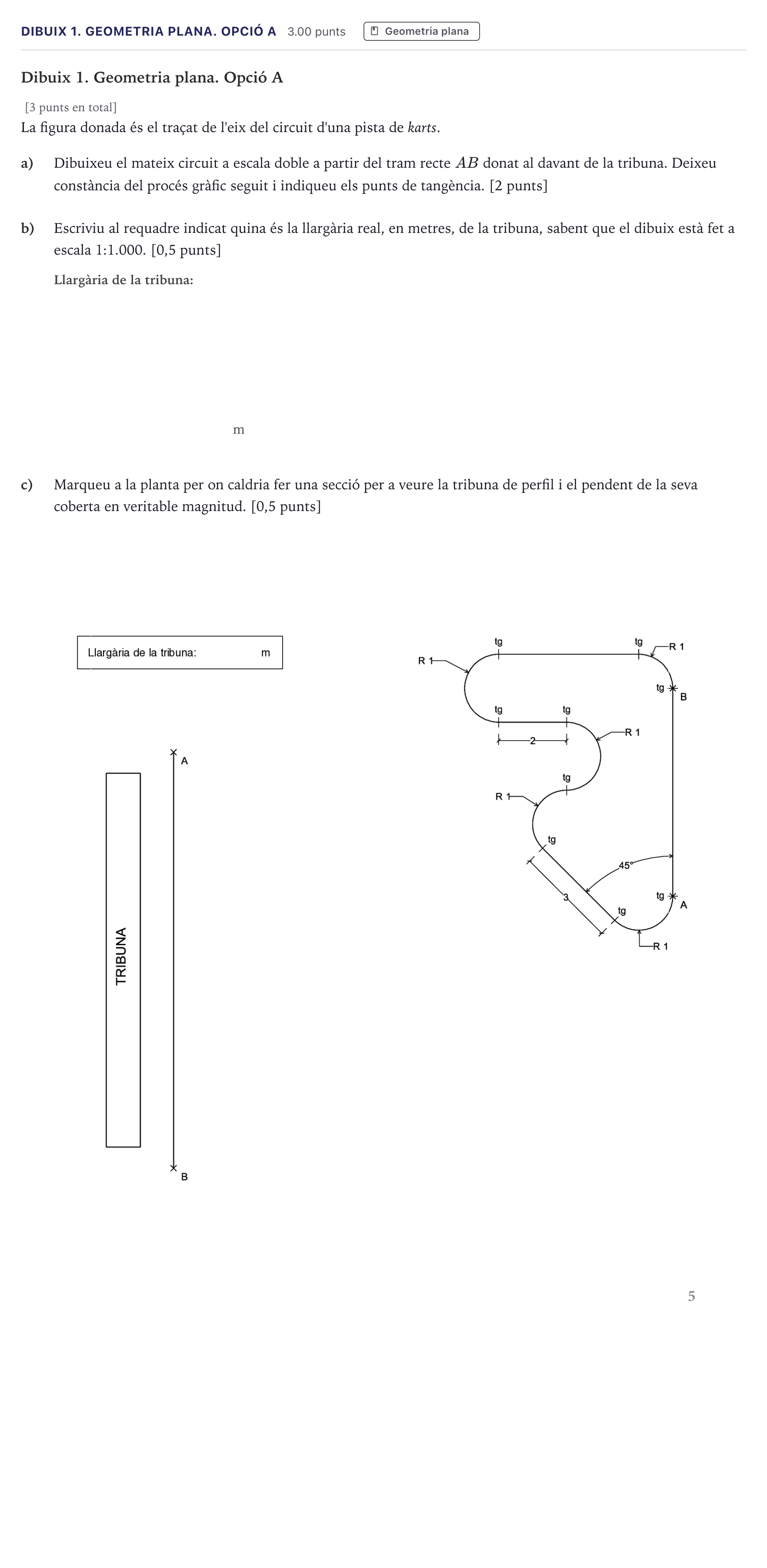

Ejercicio Dibuix 1. Geometria plana. Opció A · Dibujo técnico II Selectividad Cataluña Juny Serie 5 2026

b) Escriviu al requadre indicat quina és la llargària real, en metres, de la tribuna, sabent que el dibuix està fet a escala 1:1.000.

Solución: 110

a) Dibuixeu el mateix circuit a escala doble a partir del tram recte AB donat al davant de la tribuna. c) Marqueu a la planta per on caldria fer una secció per a veure la tribuna de perfil.

Solución: Resolució gràfica oficial del circuit i de la secció de la tribuna: - Tram recte $AB$ duplicat com a referència vertical. - Totes les dimensions lineals i radis es multipliquen per 2 ($R=2$, distàncies rectes de 4 i 6 unitats, angle de $45^\circ$ conservat). - Punts de tangència marcats correctament entre els trams rectes i els arcs circulars. - Traç de la línia de secció perpendicular a la tribuna amb la fletxa indicant la direcció d'observació de perfil.
