Problema 5 · Dibujo técnico II PAU Valencia Ordinaria 2024

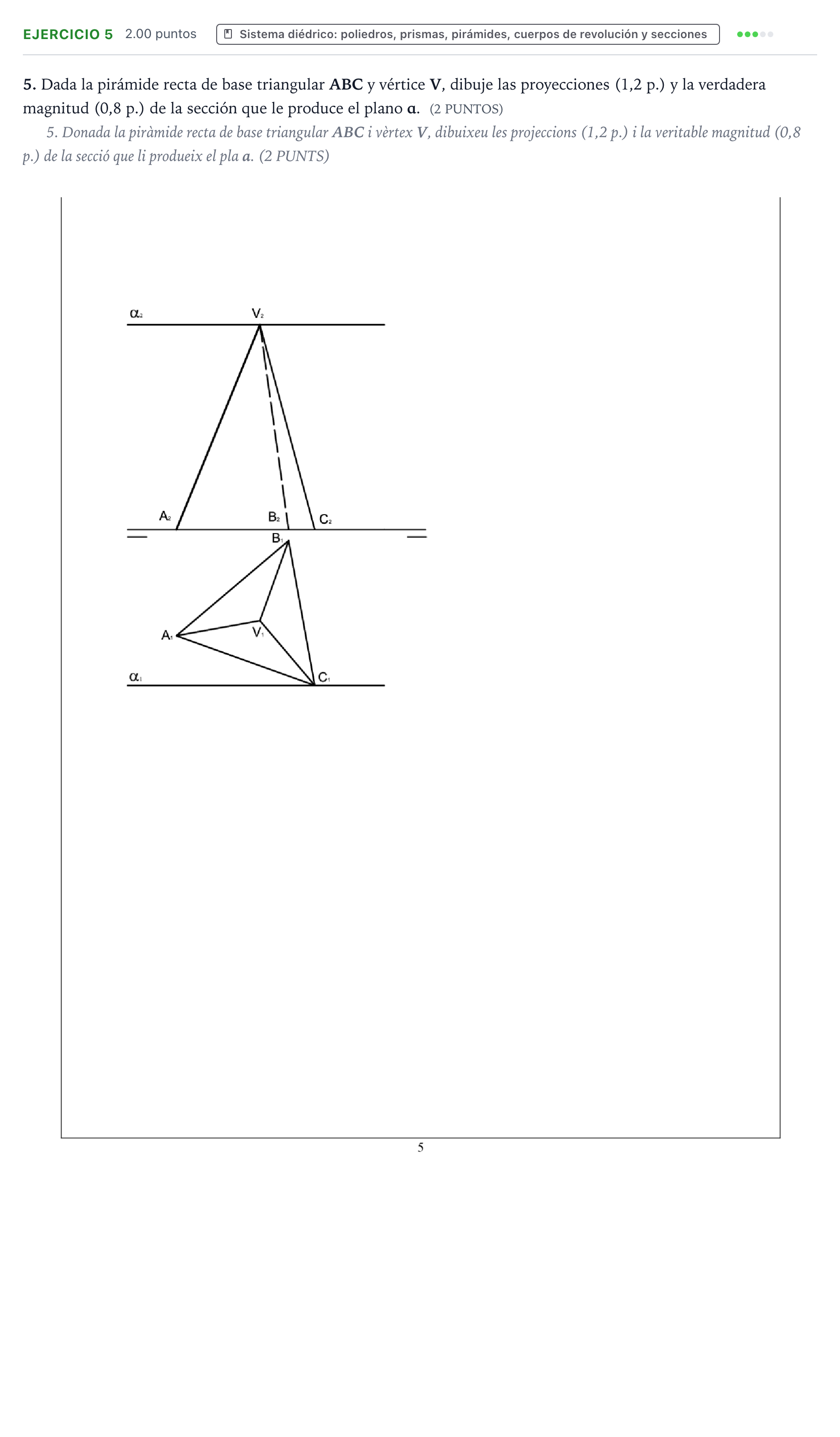

Dada la pirámide recta de base triangular ABC y vértice V, dibuje las proyecciones (1,2 p.) y la verdadera magnitud (0,8 p.) de la sección que le produce el plano α.

Solución: Determinación de los 3 vértices de la sección en proyecciones diédricas mediante vista de perfil o planos proyectantes auxiliares que contengan a las aristas $VA$, $VB$ y $VC$. Trazado del contorno de la sección en proyección horizontal y proyección vertical (con visibilidad correspondiente), y abatimiento del plano $\alpha$ (empleando la tercera proyección o abatimiento directo de un plano paralelo a la LT) para determinar la verdadera magnitud del triángulo resultante de la sección.
