Pregunta 4 - Apartado A · Dibujo técnico II PAU Valencia Ordinaria solapamiento 2025

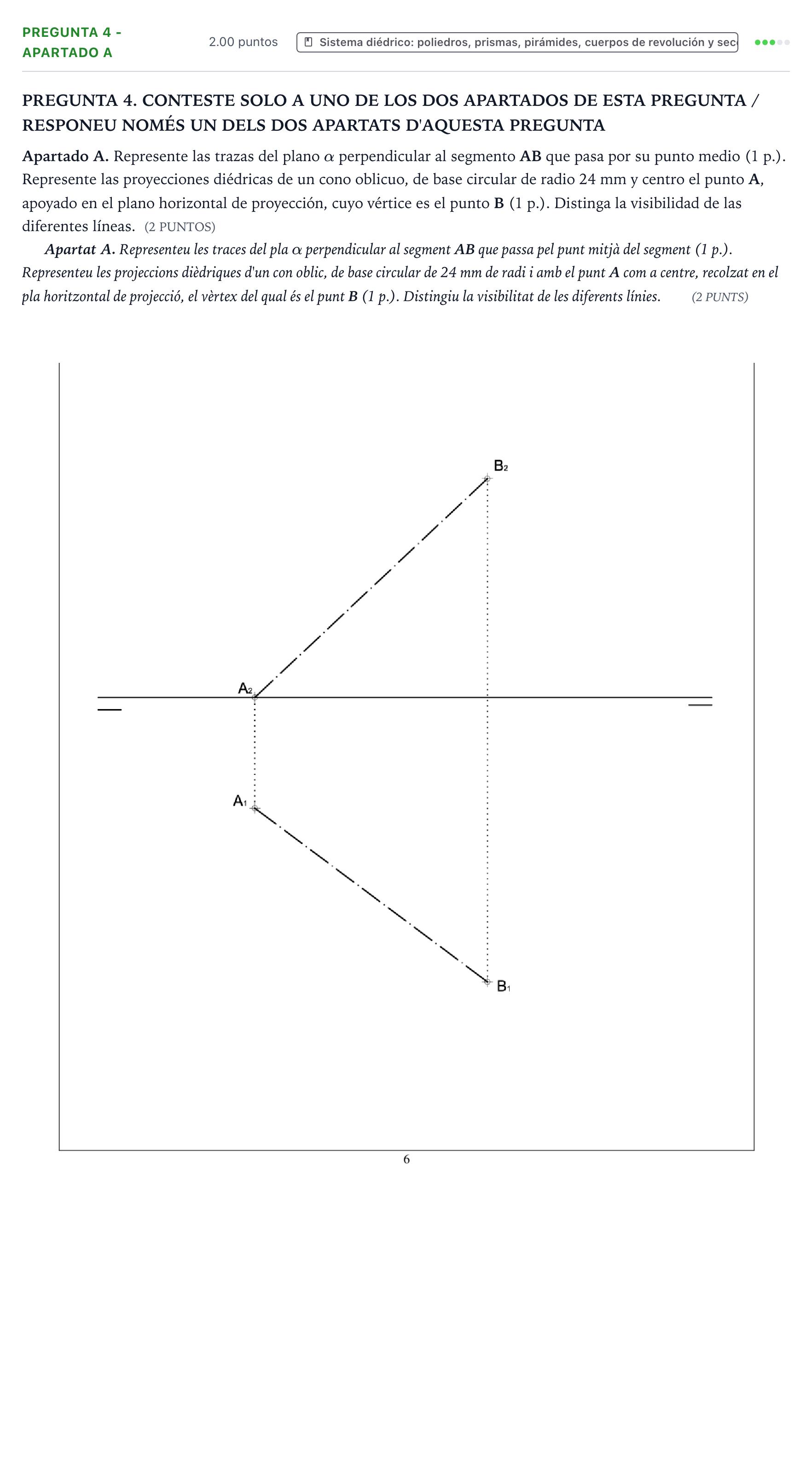

Apartado A. Represente las trazas del plano alfa perpendicular al segmento AB que pasa por su punto medio (1 p.). Represente las proyecciones diédricas de un cono oblicuo, de base circular de radio 24 mm y centro el punto A, apoyado en el plano horizontal de proyección, cuyo vértice es el punto B (1 p.). Distinga la visibilidad de las diferentes líneas.

Solución: 1. Plano perpendicular $\alpha$ por el punto medio de $AB$: - Determinación del punto medio $M$ del segmento $AB$ ($M_1$ punto medio de $A_1B_1$ y $M_2$ punto medio de $A_2B_2$). - Recta auxiliar (frontal u horizontal) que pasa por $M$ con proyección perpendicular a la correspondiente de $AB$. - Trazas del plano $\alpha_1 \perp A_1B_1$ y $\alpha_2 \perp A_2B_2$ pasando por las trazas de la recta auxiliar. 2. Cono oblicuo: - Proyección horizontal: Base circular de radio $24\text{ mm}$ con centro en $A_1$. Desde $B_1$, generatrices del contorno aparente tangentes a la circunferencia de la base. El arco visto/oculto de la base en proyección horizontal queda determinado por los puntos de tangencia de las generatrices del contorno. - Proyección vertical: La base se sitúa sobre la línea de tierra (ya que $A$ tiene cota nula, $A_2$ en la LT), resultando un segmento sobre la LT de longitud $2r = 48\text{ mm}$ centrado en $A_2$. El contorno aparente lo forman las generatrices que unen $B_2$ con los dos extremos de este segmento sobre la LT.
