Pregunta 3 · Dibujo técnico II PAU Valencia Ordinaria solapamiento 2025

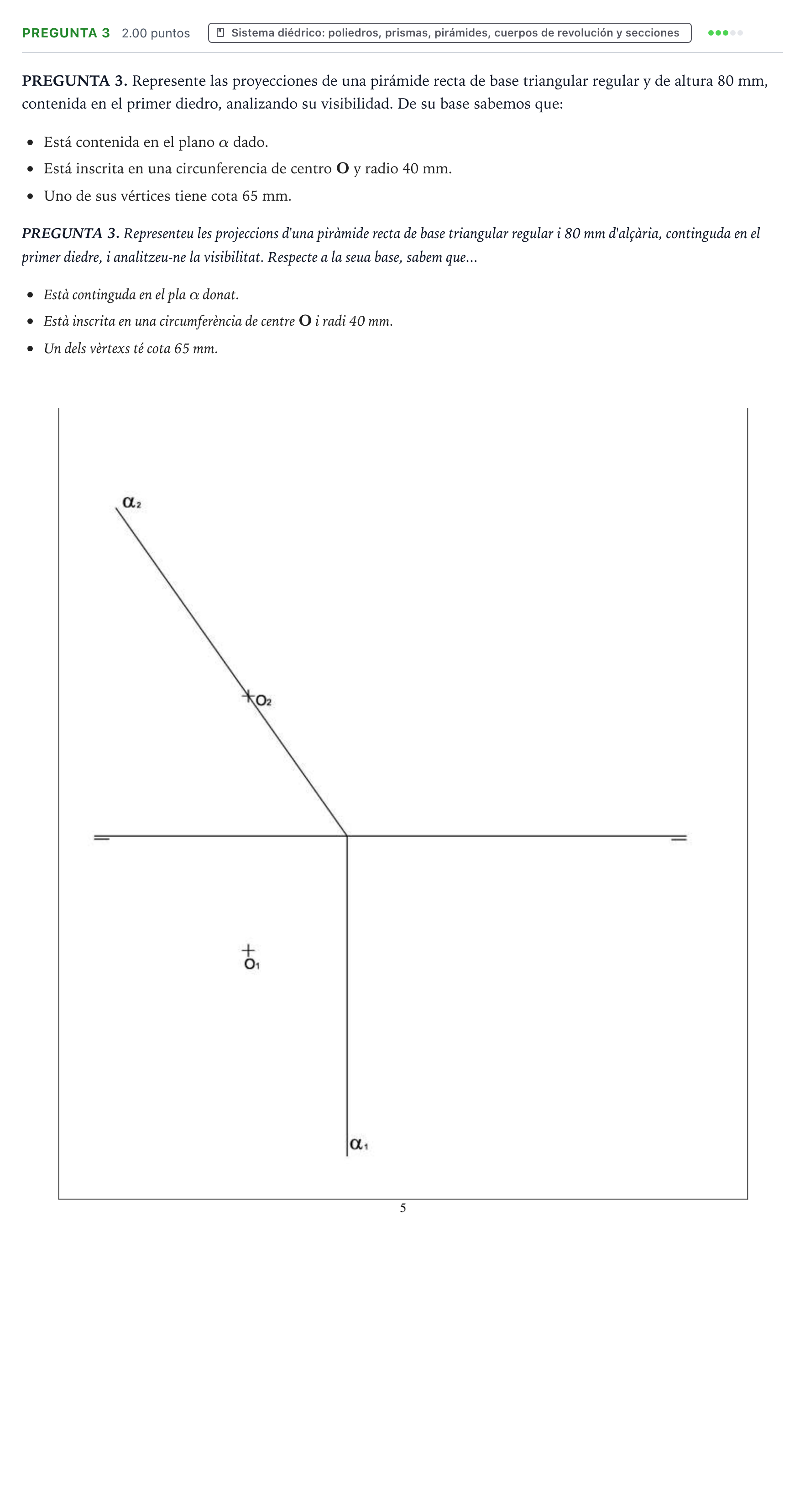

PREGUNTA 3. Represente las proyecciones de una pirámide recta de base triangular regular y de altura 80 mm, contenida en el primer diedro, analizando su visibilidad.

Solución: Construcción gráfica completa de las proyecciones horizontal y vertical de la pirámide recta con estudio de visibilidad: 1. Abatimiento de $O$ y trazado de la circunferencia circunscrita de radio 40 mm en verdadera magnitud. 2. Localización del vértice $A$ de cota 65 mm y abatimiento $(A)$. 3. Construcción del triángulo equilátero $(A)(B)(C)$ inscrito y desabatimiento para obtener $A, B, C$ en proyección vertical y horizontal. 4. Trazado del eje perpendicular al plano $\alpha$ desde el centro $O$, situando el vértice $V$ a una altura de 80 mm en verdadera magnitud. 5. Trazado de las aristas laterales uniendo la base con $V$ y determinación de aristas vistas y ocultas en ambas proyecciones.
