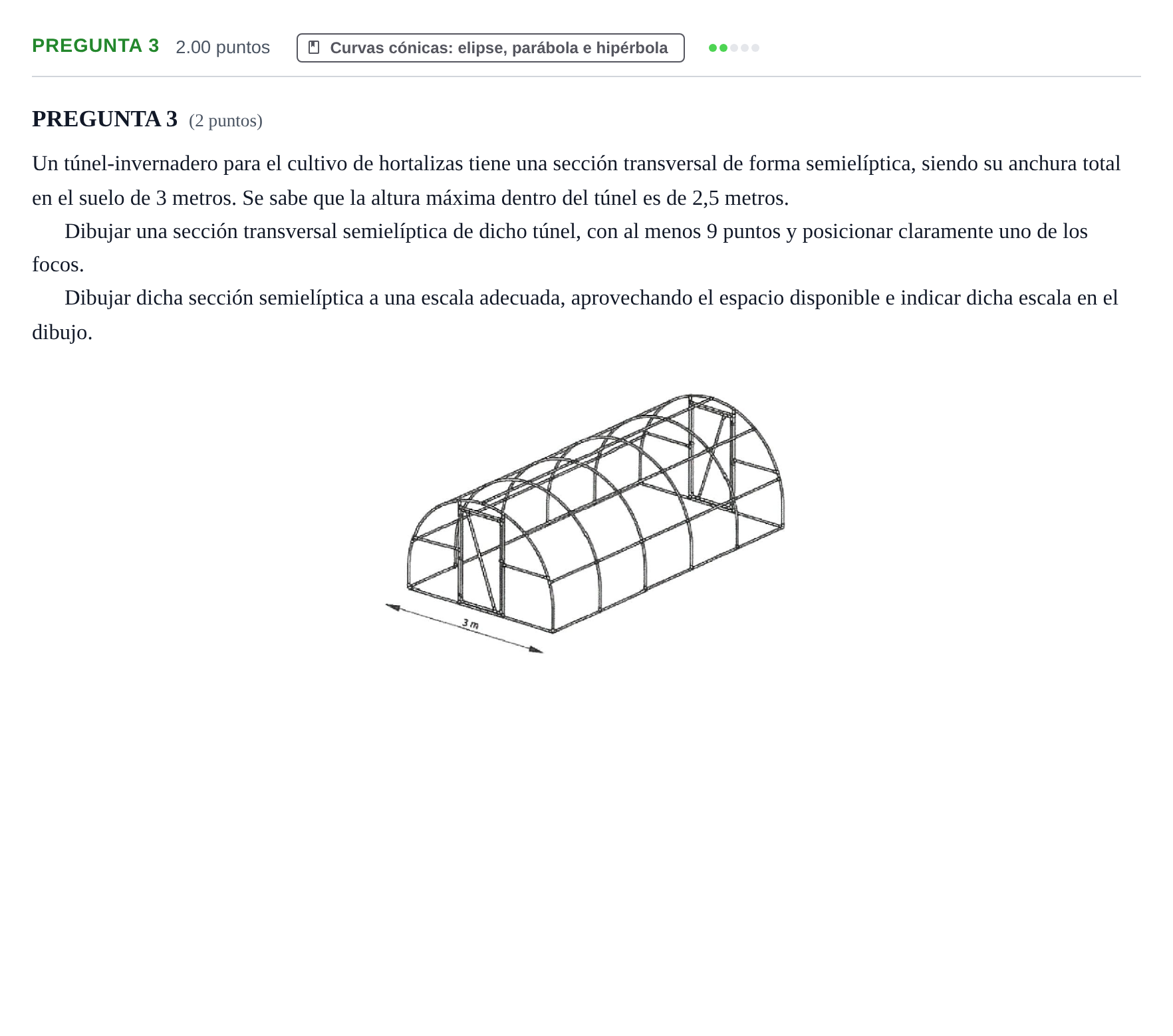

PREGUNTA 3 · Dibujo técnico II PAU La Rioja Ordinaria 2023

Dibujar una sección transversal semielíptica de dicho túnel, con al menos 9 puntos y posicionar claramente uno de los focos a escala adecuada.

Solución: Semielipse con eje mayor vertical $2a = 5\text{ m}$ (semieje vertical $a = 2{,}5\text{ m}$) y eje menor horizontal $2b = 3\text{ m}$ (semieje horizontal $b = 1{,}5\text{ m}$). Foco superior situado en el eje de simetría vertical a una distancia $c = 2\text{ m}$ del centro de la base. Escala sugerida: $1:20$ o $1:25$.
