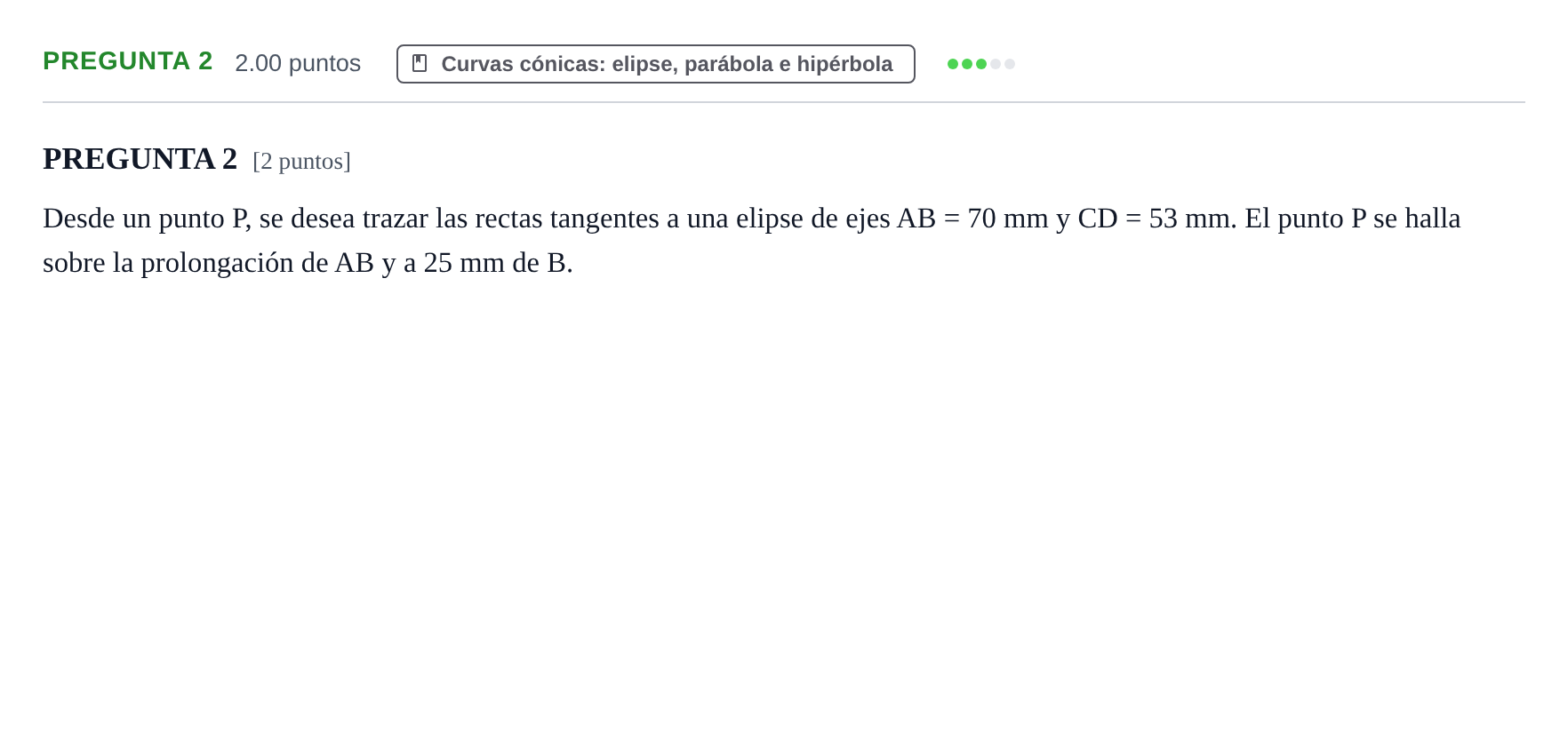

PREGUNTA 2 · Dibujo técnico II PAU La Rioja Extraordinaria 2021

Desde un punto P, se desea trazar las rectas tangentes a una elipse de ejes AB = 70 mm y CD = 53 mm. El punto P se halla sobre la prolongación de AB y a 25 mm de B.

Solución: Trazado de las dos rectas tangentes $t_1$ y $t_2$ desde el punto exterior $P$ a la elipse dada, determinando los focos $F$ y $F'$, los puntos simétricos sobre la circunferencia focal (o los pies de las perpendiculares en la circunferencia principal) y los puntos exactos de tangencia $T_1$ y $T_2$.
