BLOQUE 2. EJERCICIO 2c · Dibujo técnico II PAU Castilla-La Mancha Extraordinaria 2024

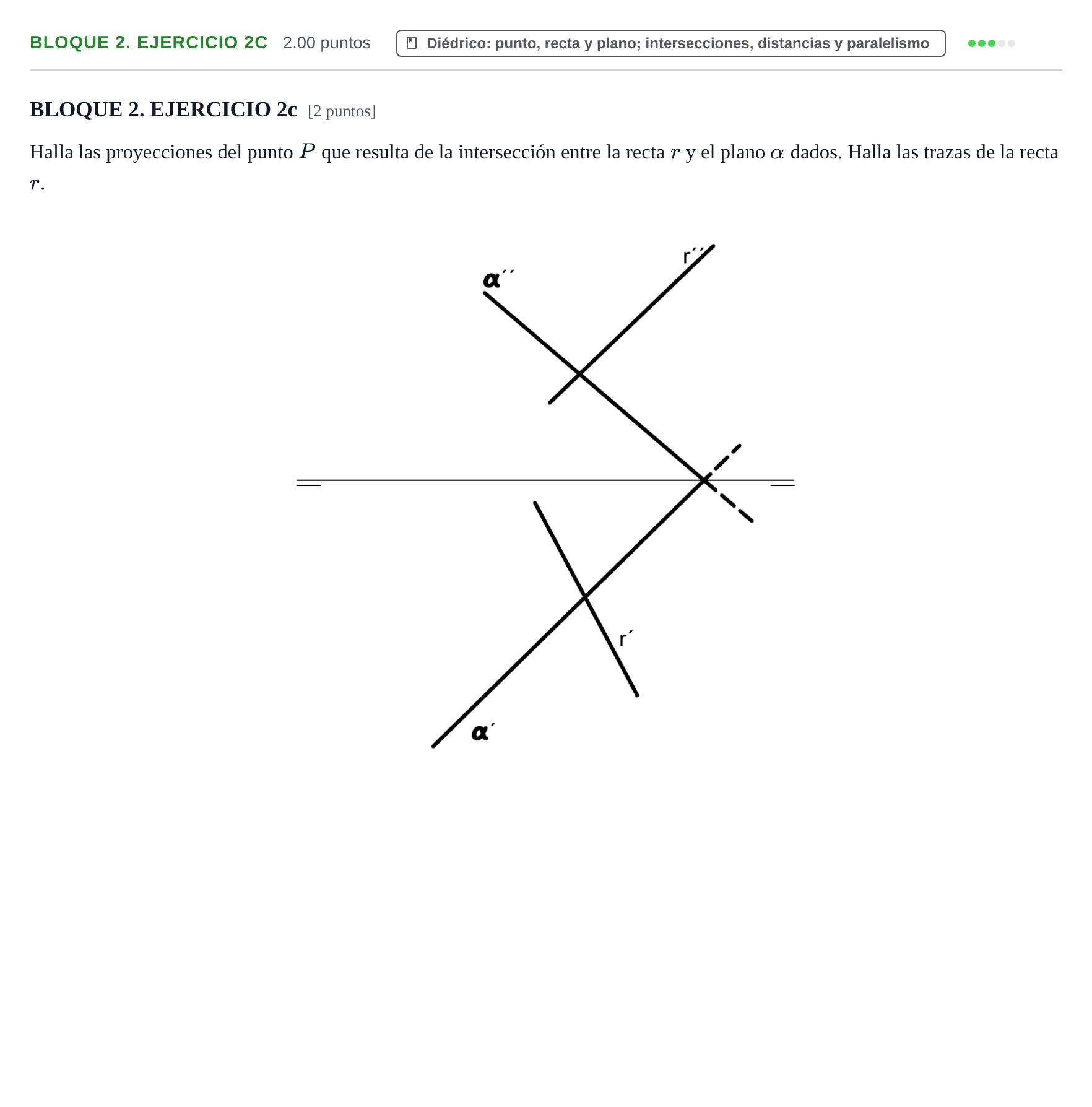

Halla las proyecciones del punto P que resulta de la intersección entre la recta r y el plano α dados. Halla las trazas de la recta r.

Solución: 1. Se determinan las trazas de la recta $r$: traza vertical $V_r(V_r'', V_r')$ donde $r'$ corta a la línea de tierra, y traza horizontal $H_r(H_r', H_r'')$ donde $r''$ corta a la línea de tierra. 2. Se incluye la recta $r$ en un plano auxiliar (por ejemplo, un proyectante vertical $\beta'' \equiv r''$ o proyectante horizontal $\beta' \equiv r'$). 3. Se determina la recta de intersección $i(i', i'')$ entre el plano dado $\alpha$ y el plano auxiliar $\beta$. 4. El punto de intersección $P(P', P'')$ se obtiene en el corte de la recta $i$ con la recta $r$.
