Bloque 2. Ejercicio 2d · Dibujo técnico II PAU Castilla-La Mancha Ordinaria 2023

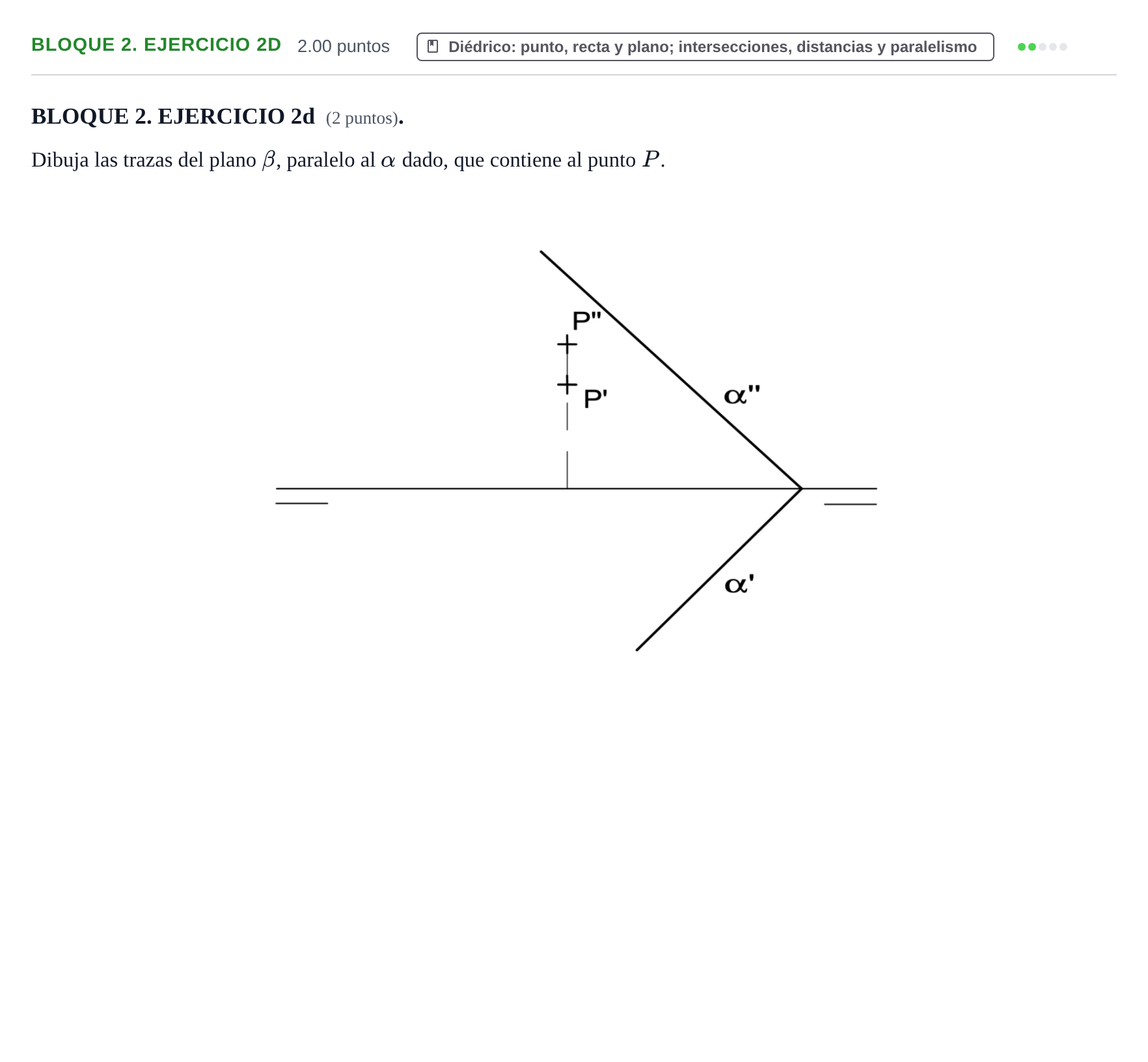

Dibuja las trazas del plano β, paralelo al α dado, que contiene al punto P.

Solución: 1. Dibuja una recta auxiliar que contenga al punto $P$ (por ejemplo, una recta horizontal $h$ o frontal $f$ con sus proyecciones paralelas a las del plano $\alpha$). 2. Halla la(s) traza(s) de la recta auxiliar (por ejemplo, la traza vertical $V''(h)$ si es una recta horizontal, o la horizontal $H'(f)$ si es frontal). 3. Traza las trazas del plano $\beta$ pasando por las trazas de la recta auxiliar y paralelas a las trazas correspondientes del plano $\alpha$ ($\beta'' \parallel \alpha''$ y $\beta' \parallel \alpha'$).
