BLOQUE 2. EJERCICIO 2b · Dibujo técnico II PAU Castilla-La Mancha Extraordinaria 2022

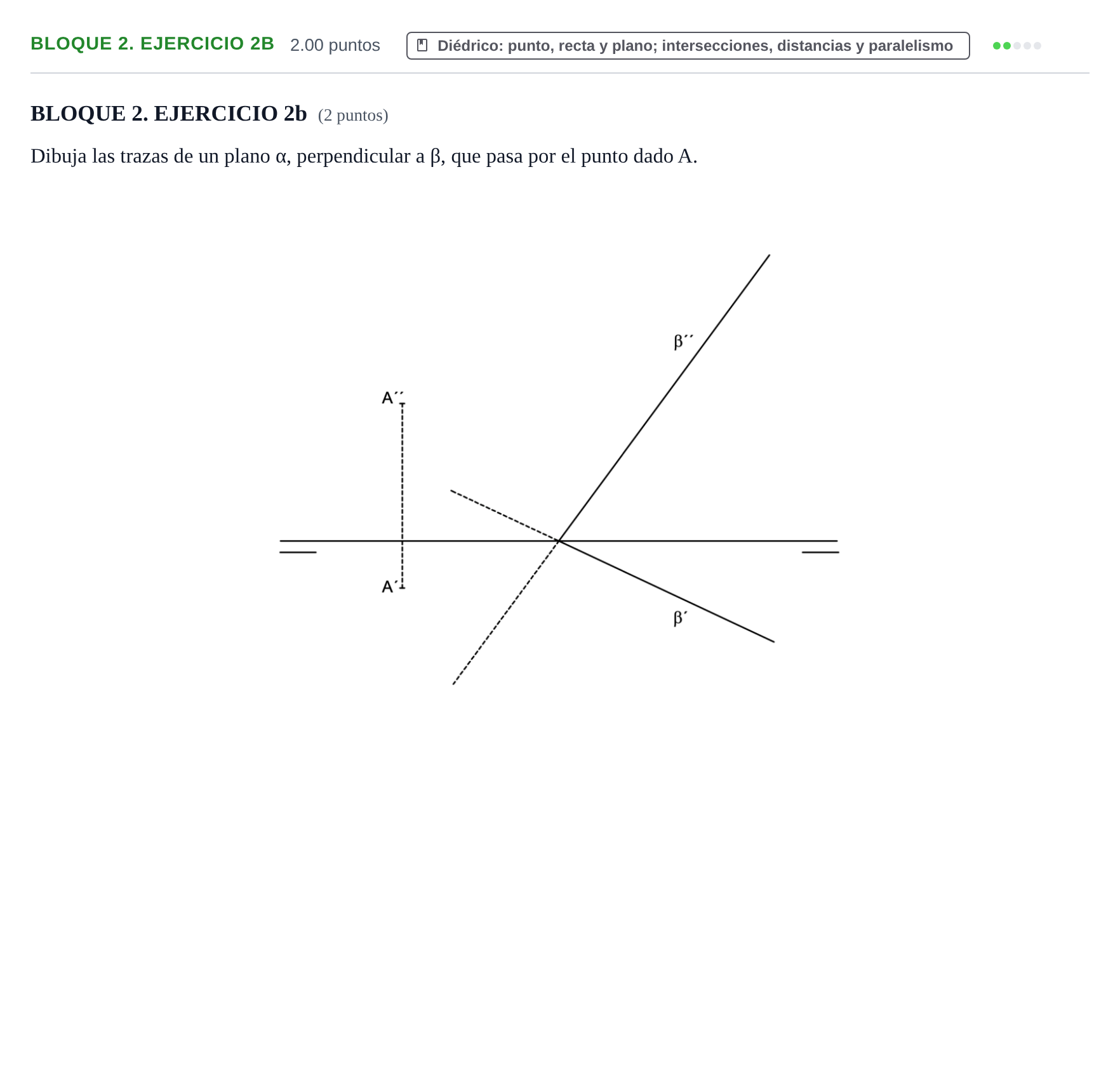

Dibuja las trazas de un plano α, perpendicular a β, que pasa por el punto dado A.

Solución: 1. Trazar por el punto $A$ una recta auxiliar $r$ perpendicular al plano $\beta$: - Proyección vertical $r''$ pasando por $A''$ y perpendicular a la traza vertical $\beta''$. - Proyección horizontal $r'$ pasando por $A'$ y perpendicular a la traza horizontal $\beta'$. 2. Hallar las trazas de la recta $r$: traza vertical $V_r (V'', V')$ y traza horizontal $H_r (H'', H')$. 3. Dibujar las trazas del plano solución $\alpha$ de modo que contengan a las trazas homónimas de la recta $r$ (haciendo pasar $\alpha''$ por $V''$ y $\alpha'$ por $H'$ cortándose en la línea de tierra).
