BLOQUE 2. EJERCICIO 2d · Dibujo técnico II PAU Castilla-La Mancha Extraordinaria 2023

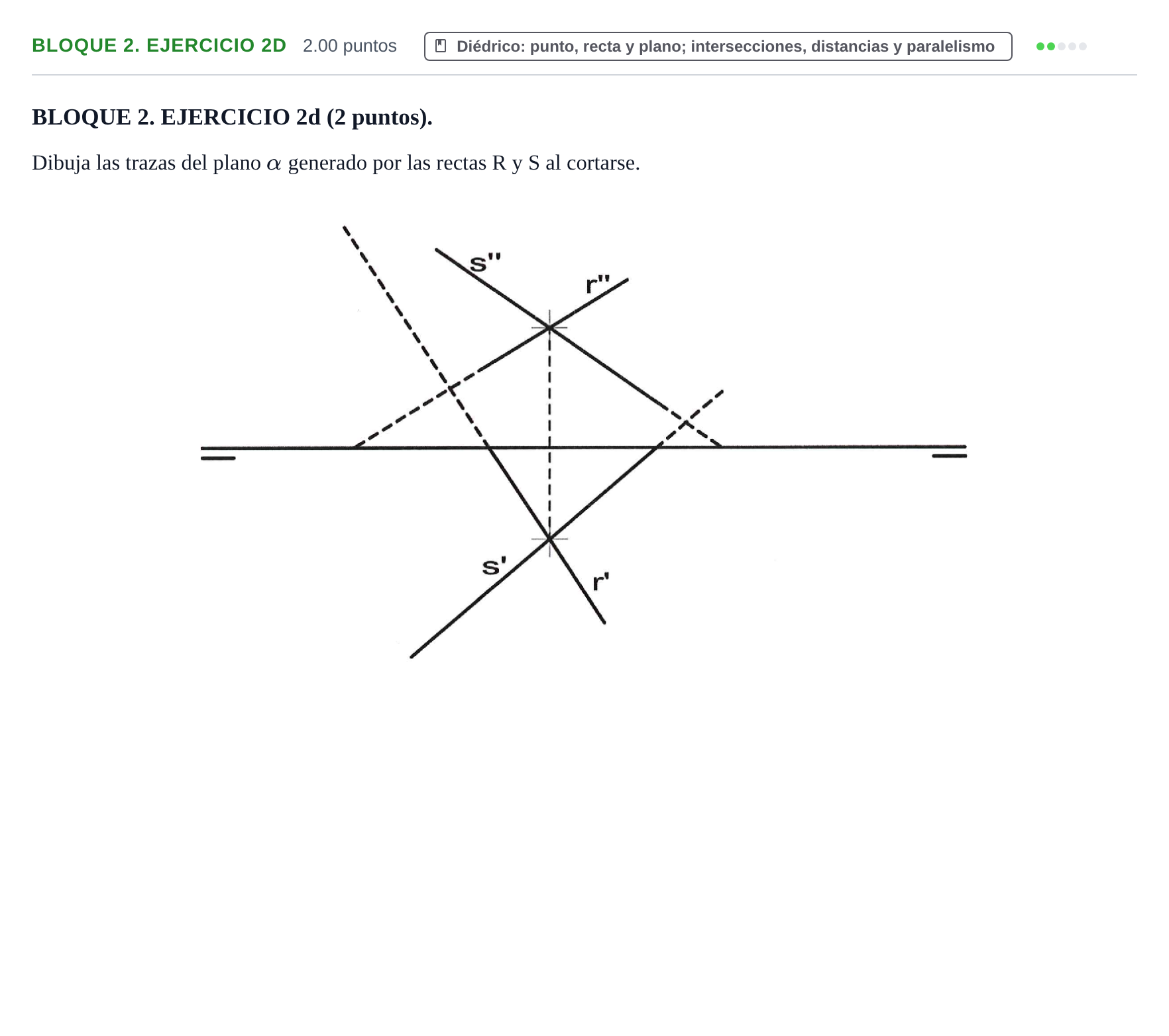

Dibuja las trazas del plano α generado por las rectas R y S al cortarse.

Solución: 1. Determinar las trazas de la recta $R$: traza vertical $V_r(V_r', V_r'')$ prolongando $r'$ hasta la línea de tierra y subiendo a $r''$; traza horizontal $H_r(H_r', H_r'')$ prolongando $r''$ hasta la línea de tierra y bajando a $r'$. 2. Determinar las trazas de la recta $S$: traza vertical $V_s$ y traza horizontal $H_s$ de modo análogo. 3. La traza vertical $\alpha''$ del plano une $V_r''$ con $V_s''$ y corta a la línea de tierra en el vértice del plano. 4. La traza horizontal $\alpha'$ del plano une dicho vértice con $H_r'$ y $H_s'$.
