Bloque 2. Ejercicio 2c · Dibujo técnico II PAU Castilla-La Mancha Ordinaria 2023

Tema: Diédrico: punto, recta y plano; intersecciones, distancias y paralelismo · Del examen Ordinaria (2023)

Enunciado

BLOQUE 2. EJERCICIO 2c (2 puntos)

Dada la recta RR por sus proyecciones r′−r′′r'-r'' (no se han diferenciado partes vistas y ocultas), se pide: Indicar las trazas de la recta, repasar con trazo continuo las partes vistas y hallar los puntos de corte AA y BB de RR con el Primer y Segundo Bisector, respectivamente.

1.

2.

3.

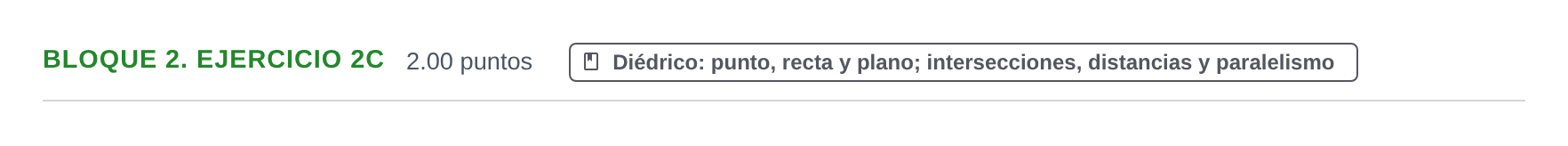

Enunciado: Bloque 2. Ejercicio 2c · Dibujo técnico II PAU Castilla-La Mancha Ordinaria 2023

Solución

Solución de AprenAI (no es la oficial)

¿En qué cuadrante/diedro está contenida la parte vista de la recta R?

Solución: 1. Primer cuadrante (diedro I)

Construcción gráfica completa de trazas, visibilidad y puntos de corte con los bisectores

Solución: 1. Trazas de la recta: traza horizontal H(h,h′)H(h, h') prolongando r′′r'' hasta la LT para obtener h′′h'', y proyectando perpendicularmente sobre r′r' para hallar h′h'; traza vertical V(v,v′)V(v, v') prolongando r′r' hasta la LT para obtener v′v', y proyectando perpendicularmente sobre r′′r'' para hallar v′′v''. 2. Visibilidad: tramo continuo entre HH y VV (primer cuadrante); el resto de la recta en trazo discontinuo. 3. Punto AA (1er Bisector): punto de RR donde la distancia de a′′a'' a la LT es igual a la distancia de a′a' a la LT (simetría de r′r' respecto a la LT cortando a r′′r''). 4. Punto BB (2º Bisector): punto de intersección directa donde se cortan las proyecciones r′r' y r′′r'' (b′≡b′′b' \equiv b'').

Las soluciones de los 2 apartados que faltan y la explicación paso a paso son Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
