BLOQUE 2. EJERCICIO 2a · Dibujo técnico II PAU Castilla-La Mancha Extraordinaria 2024

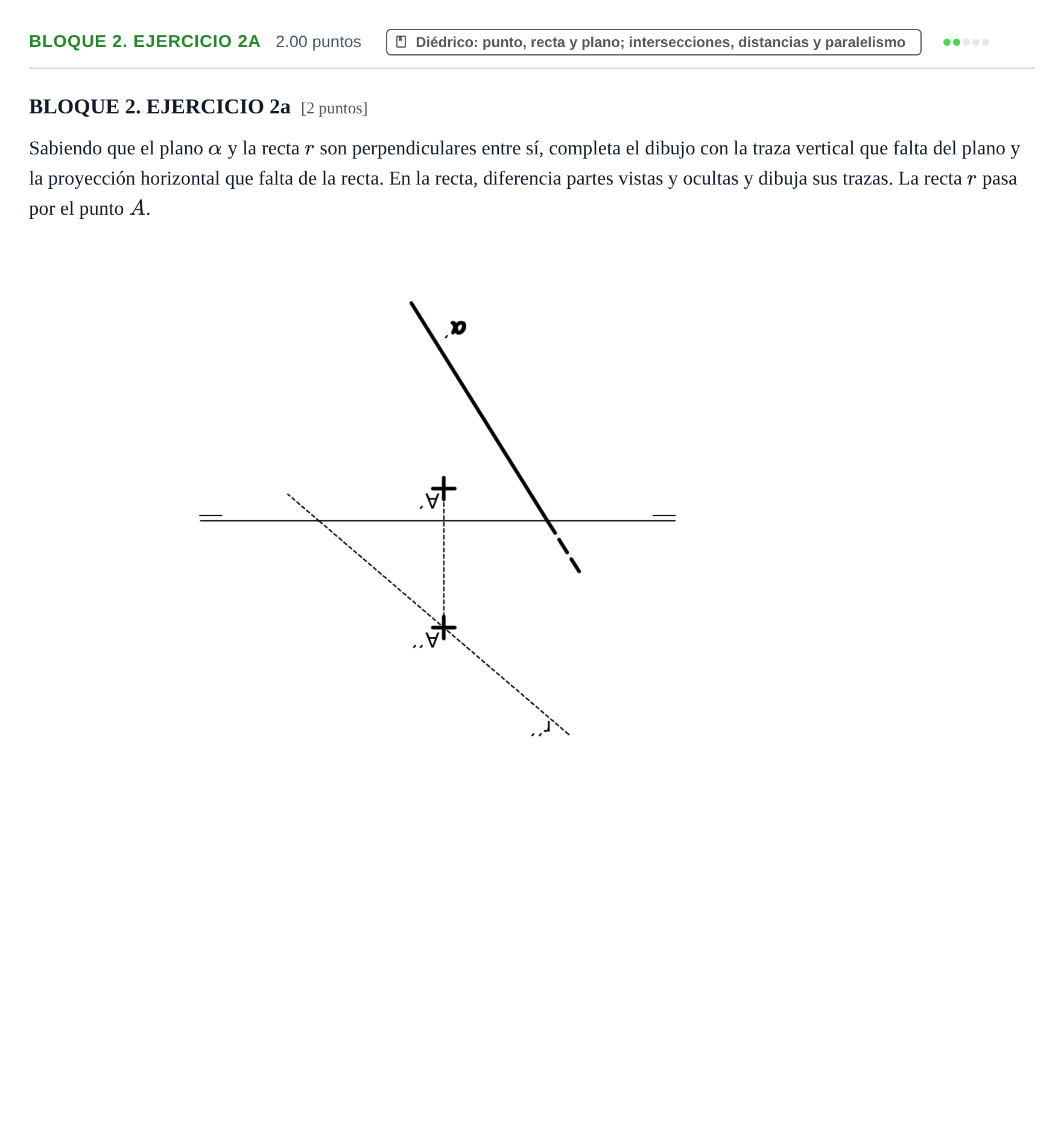

Sabiendo que el plano α y la recta r son perpendiculares entre sí, completa el dibujo con la traza vertical que falta del plano y la proyección horizontal que falta de la recta. En la recta, diferencia partes vistas y ocultas y dibuja sus trazas. La recta r pasa por el punto A.

Solución: 1. Dibuja la traza vertical del plano $\alpha''$ perpendicular a la proyección vertical $r''$, partiendo del punto donde $\alpha'$ corta a la línea de tierra. 2. Dibuja la proyección horizontal $r'$ perpendicular a la traza $\alpha'$ pasando por la proyección $A'$. 3. Marca las trazas de la recta $r$: - Traza vertical $V(v, v')$ donde $r'$ corta a la línea de tierra, refiriendo a $r''$. - Traza horizontal $H(h, h')$ donde $r''$ corta a la línea de tierra, refiriendo a $r'$. 4. Dibuja las partes vistas y ocultas de la recta $r$ (continua en el primer cuadrante y discontinua al atravesar los planos de proyección).
