Bloque 2. Ejercicio 2a · Dibujo técnico II PAU Castilla-La Mancha Ordinaria 2023

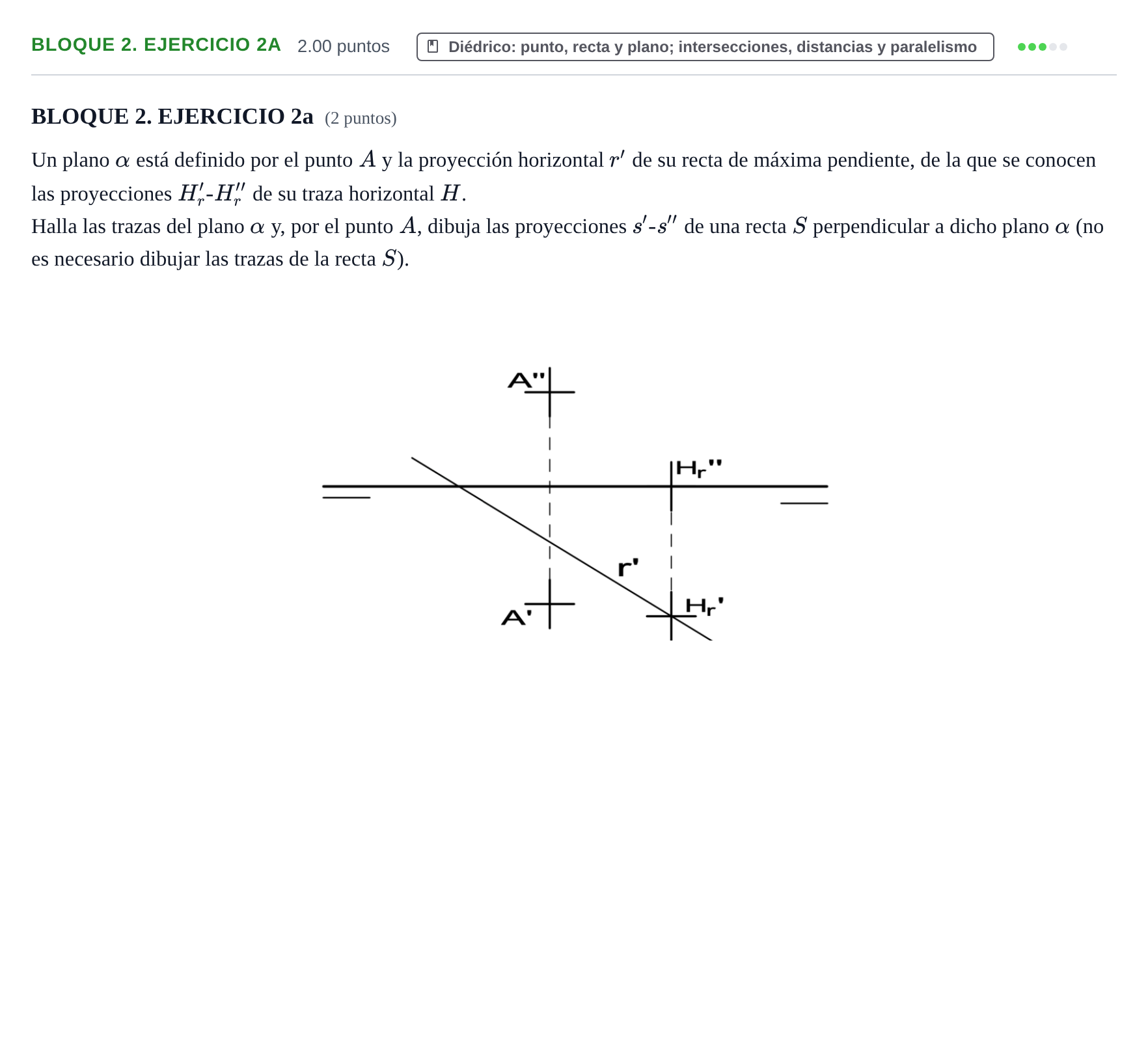

Halla las trazas del plano α y, por el punto A, dibuja las proyecciones s'-s'' de una recta S perpendicular a dicho plano α (no es necesario dibujar las trazas de la recta S).

Solución: 1. Trazar la traza horizontal del plano $\alpha'$ pasando por $H_r'$ y perpendicular a la proyección horizontal $r'$. 2. Trazar por el punto $A$ una recta auxiliar contenida en el plano $\alpha$ (por ejemplo, una recta horizontal cuya proyección horizontal sea paralela a $\alpha'$, o una frontal de plano). 3. Determinar la traza vertical de dicha recta auxiliar. 4. Dibujar la traza vertical $\alpha''$ del plano pasando por el vértice en la línea de tierra y por la traza vertical de la recta auxiliar. 5. Trazar por las proyecciones de $A$ las proyecciones $s'$ y $s''$ de la recta $S$ perpendicular al plano: $s' \perp \alpha'$ pasando por $A'$, y $s'' \perp \alpha''$ pasando por $A''$.
