BLOQUE 2. EJERCICIO 2a · Dibujo técnico II PAU Castilla-La Mancha Extraordinaria 2023

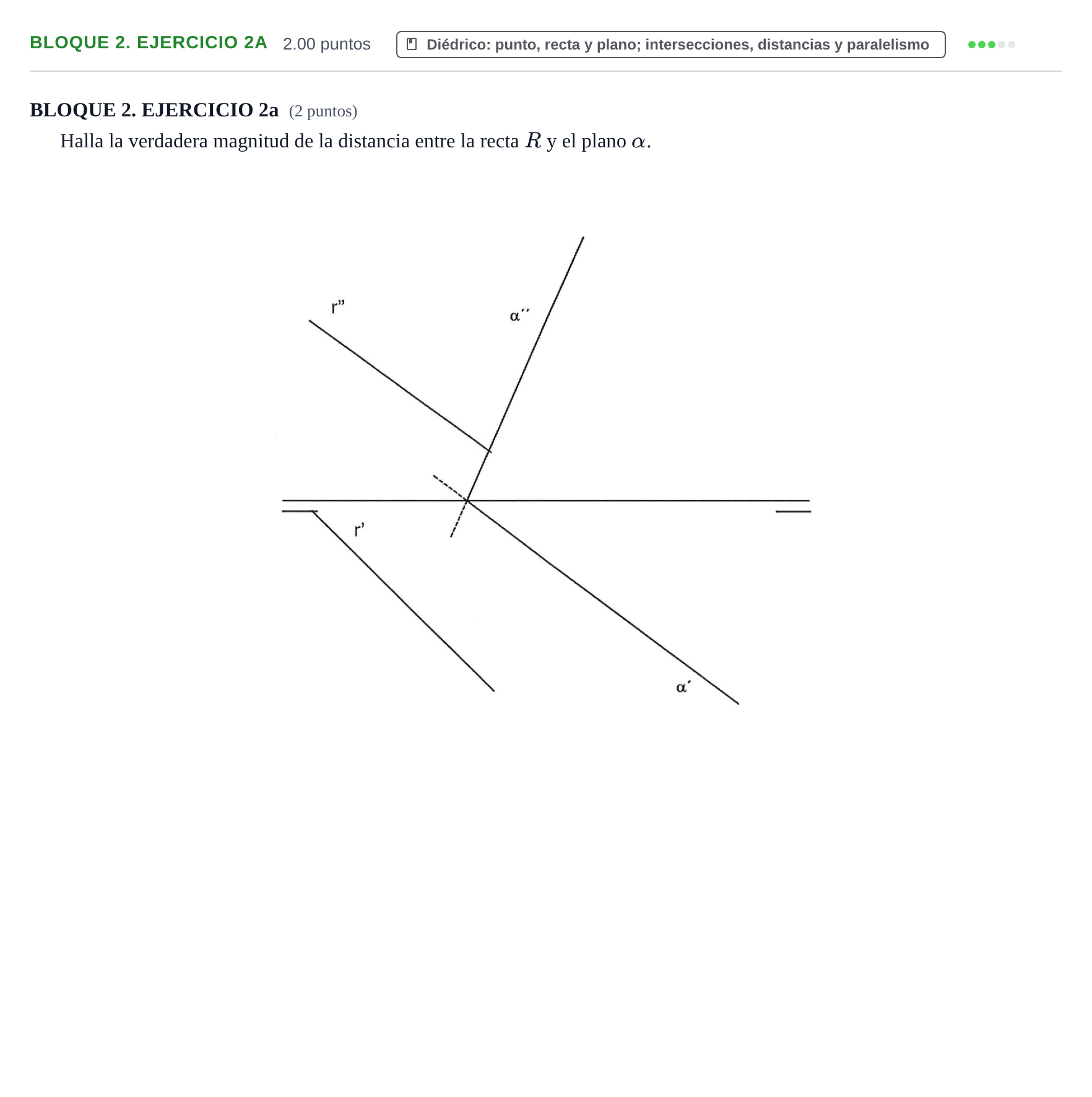

Halla la verdadera magnitud de la distancia entre la recta R y el plano alfa.

Solución: 1. Elige un punto cualquiera $P(P', P'')$ en la recta $R$. 2. Traza por $P$ una recta perpendicular al plano $\alpha$ (sus proyecciones son perpendiculares a las trazas homónimas de $\alpha$). 3. Halla la intersección $I(I', I'')$ de la recta perpendicular con el plano $\alpha$. 4. Obtén la verdadera magnitud del segmento $PI$ construyendo el triángulo rectángulo con la diferencia de cotas o de alejamientos.
