BLOQUE 2. EJERCICIO 2b · Dibujo técnico II PAU Castilla-La Mancha Extraordinaria 2023

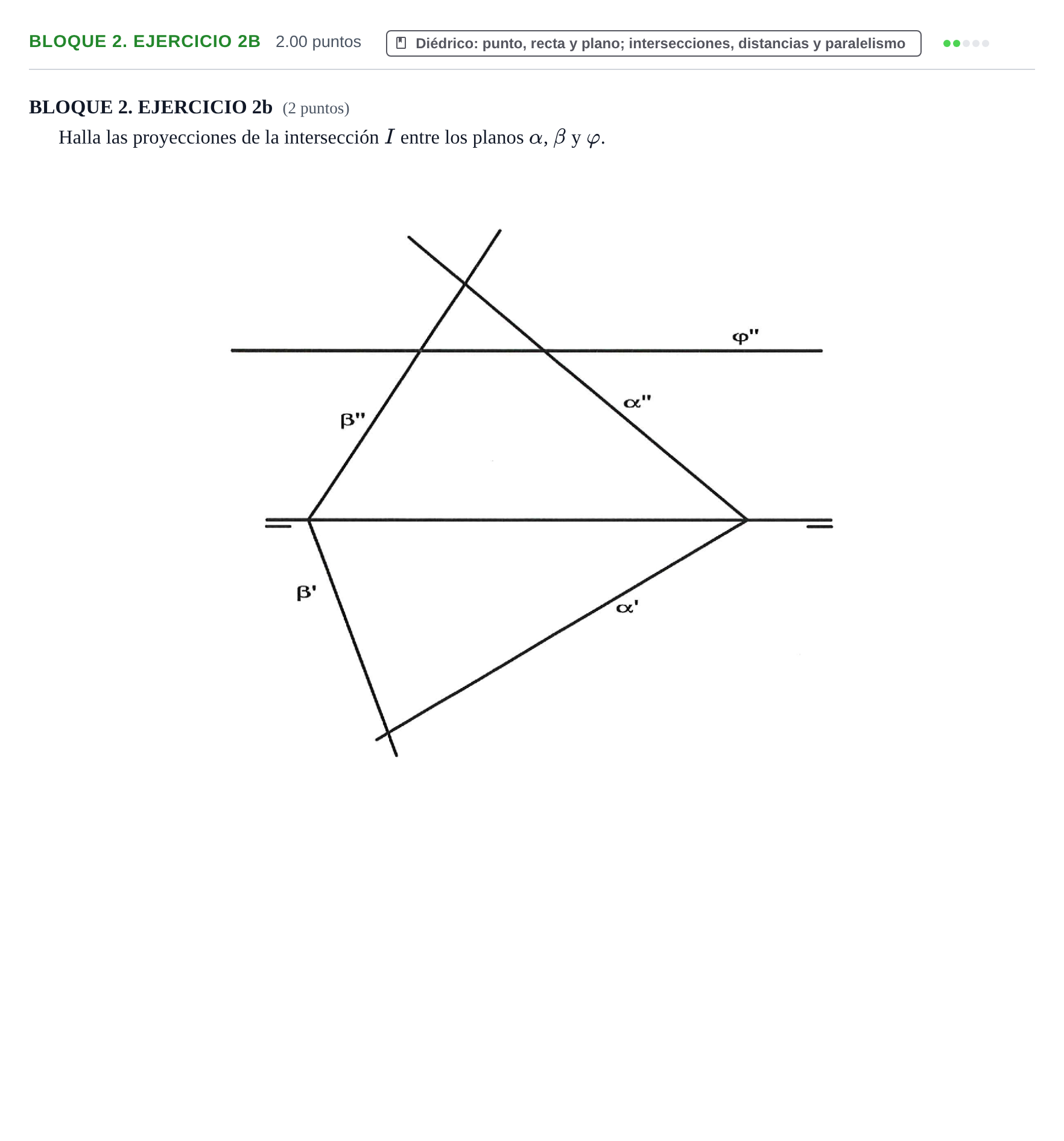

Halla las proyecciones de la intersección I entre los planos alfa, beta y phi.

Solución: 1. Obtén la recta de intersección entre los planos $\beta$ y $\varphi$. 2. Obtén la recta de intersección entre los planos $\beta$ y $\alpha$. 3. El punto común $I(I', I'')$ donde se cortan ambas rectas es el punto de intersección de los tres planos.
