Bloque 2. Ejercicio 2c · Dibujo técnico II PAU Castilla-La Mancha Ordinaria 2022

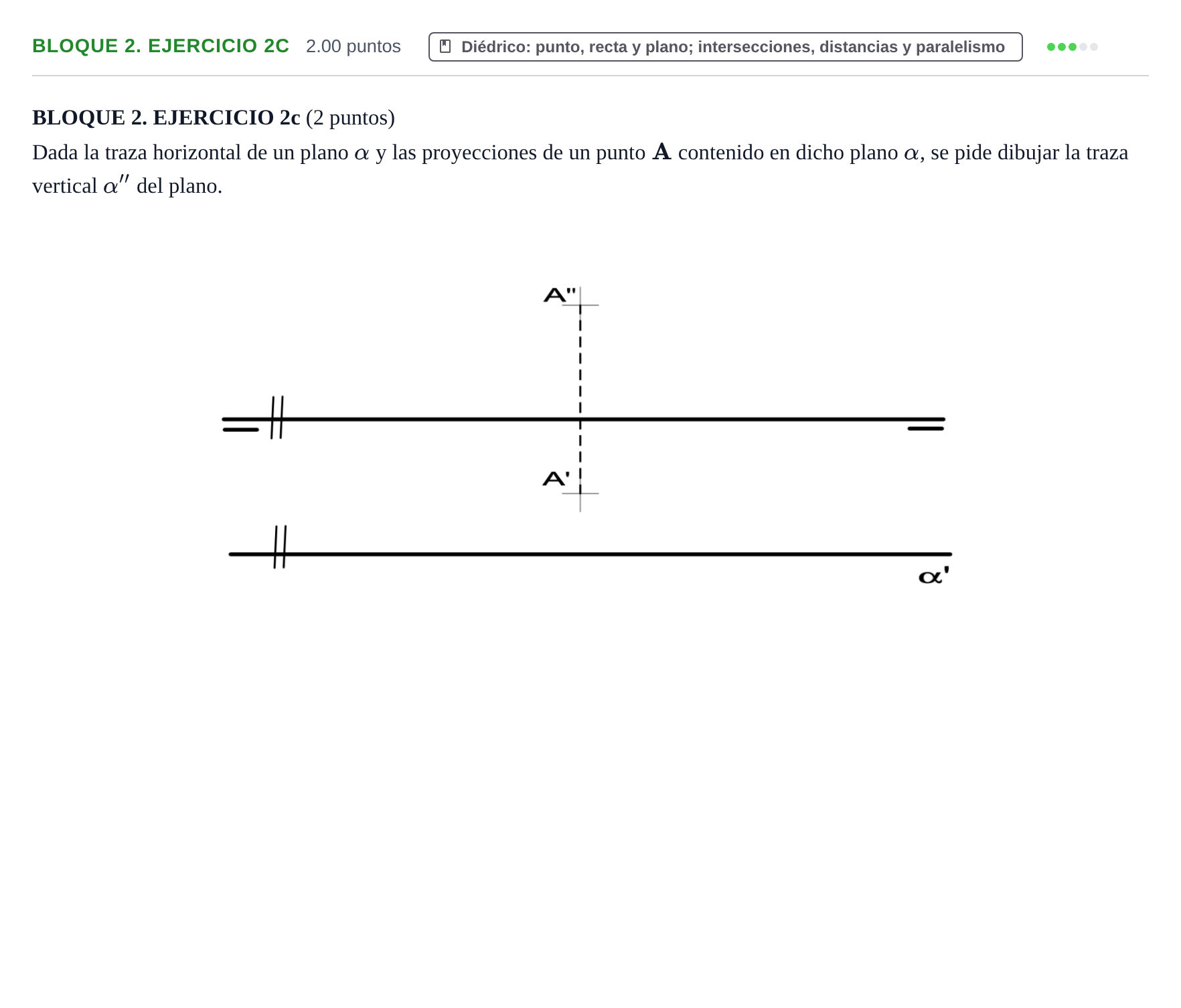

Dada la traza horizontal de un plano α y las proyecciones de un punto A contenido en dicho plano α, se pide dibujar la traza vertical α'' del plano.

Solución: La traza vertical $\alpha''$ es una recta paralela a la línea de tierra situada en el semiplano vertical superior. Se puede resolver mediante dos procedimientos: 1. Mediante vista de perfil: - Se sitúa un plano de perfil auxiliar y se proyecta el punto $A$ ($A'''$) llevando su alejamiento y cota. - La traza horizontal $\alpha'$ se proyecta en el perfil sobre el plano horizontal. - La traza de perfil del plano $\alpha'''$ queda determinada uniendo la traza horizontal con $A'''$. - La intersección de $\alpha'''$ con el plano vertical de proyección define la cota de la traza vertical $\alpha''$, que se traza paralela a la línea de tierra. 2. Mediante recta contenida: - Se dibuja una recta auxiliar (por ejemplo, oblicua o de perfil) contenida en $\alpha$ que pase por el punto $A$. - Se determinan sus trazas; la traza vertical de dicha recta pertenece a la traza vertical $\alpha''$. - Se traza $\alpha''$ paralela a la línea de tierra por dicha traza vertical.
