EJERCICIO 3 · Dibujo técnico II PAU Castilla-La Mancha Extraordinaria 2021

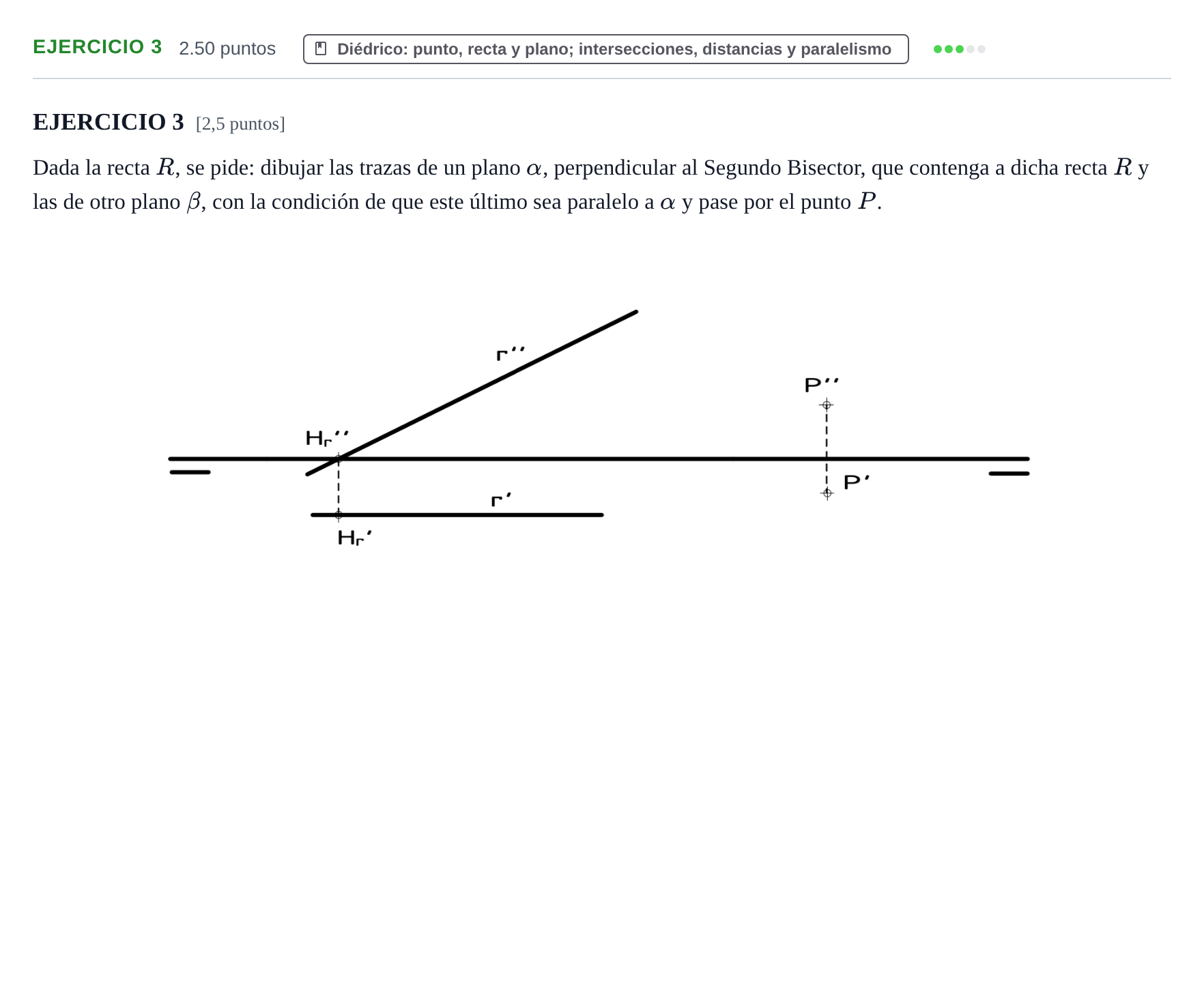

Dada la recta R, dibujar las trazas de un plano α, perpendicular al Segundo Bisector, que contenga a dicha recta R y las de otro plano β, con la condición de que este último sea paralelo a α y pase por el punto P.

Solución: Trazado diédrico: 1. Obtención de las trazas del plano $\alpha$ perpendicular al 2º bisector que contenga a $R$: la traza horizontal $\alpha_1$ pasa por $H_r'$ y es paralela a la proyección vertical $r''$; la traza vertical $\alpha_2$ pasa por $V_r''$ y es paralela a $r''$. 2. Para trazar el plano $\beta$ paralelo a $\alpha$ que pase por $P$: se dibuja una recta auxiliar (por ejemplo, paralela a $R$) que pase por $P$, se obtienen sus trazas y por ellas se trazan las trazas $\beta_1$ y $\beta_2$ paralelas respectivamente a $\alpha_1$ y $\alpha_2$.
