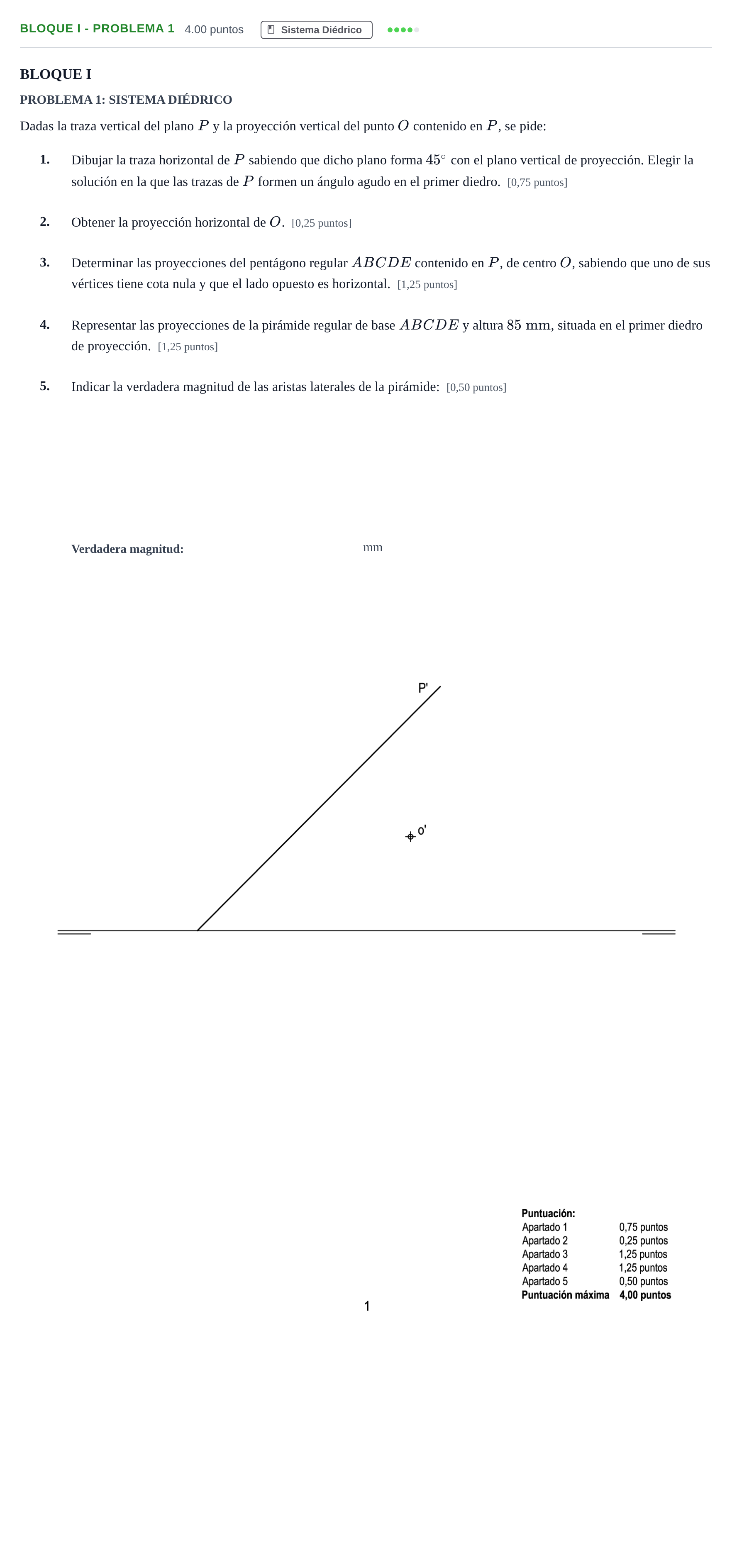

Bloque I - Problema 1 · Dibujo técnico II PAU Andalucía Extraordinaria Reserva 2024

BLOQUE I

PROBLEMA 1: SISTEMA DIÉDRICO

Dadas la traza vertical del plano $P$ y la proyección vertical del punto $O$ contenido en $P$, se pide:

1.

Dibujar la traza horizontal de $P$ sabiendo que dicho plano forma $45^\circ$ con el plano vertical de proyección. Elegir la solución en la que las trazas de $P$ formen un ángulo agudo en el primer diedro. [0,75 puntos]

2.

Obtener la proyección horizontal de $O$. [0,25 puntos]

3.

Determinar las proyecciones del pentágono regular $ABCDE$ contenido en $P$, de centro $O$, sabiendo que uno de sus vértices tiene cota nula y que el lado opuesto es horizontal. [1,25 puntos]

4.

Representar las proyecciones de la pirámide regular de base $ABCDE$ y altura $85\text{ mm}$, situada en el primer diedro de proyección. [1,25 puntos]

5.

Indicar la verdadera magnitud de las aristas laterales de la pirámide: [0,50 puntos]

mm
