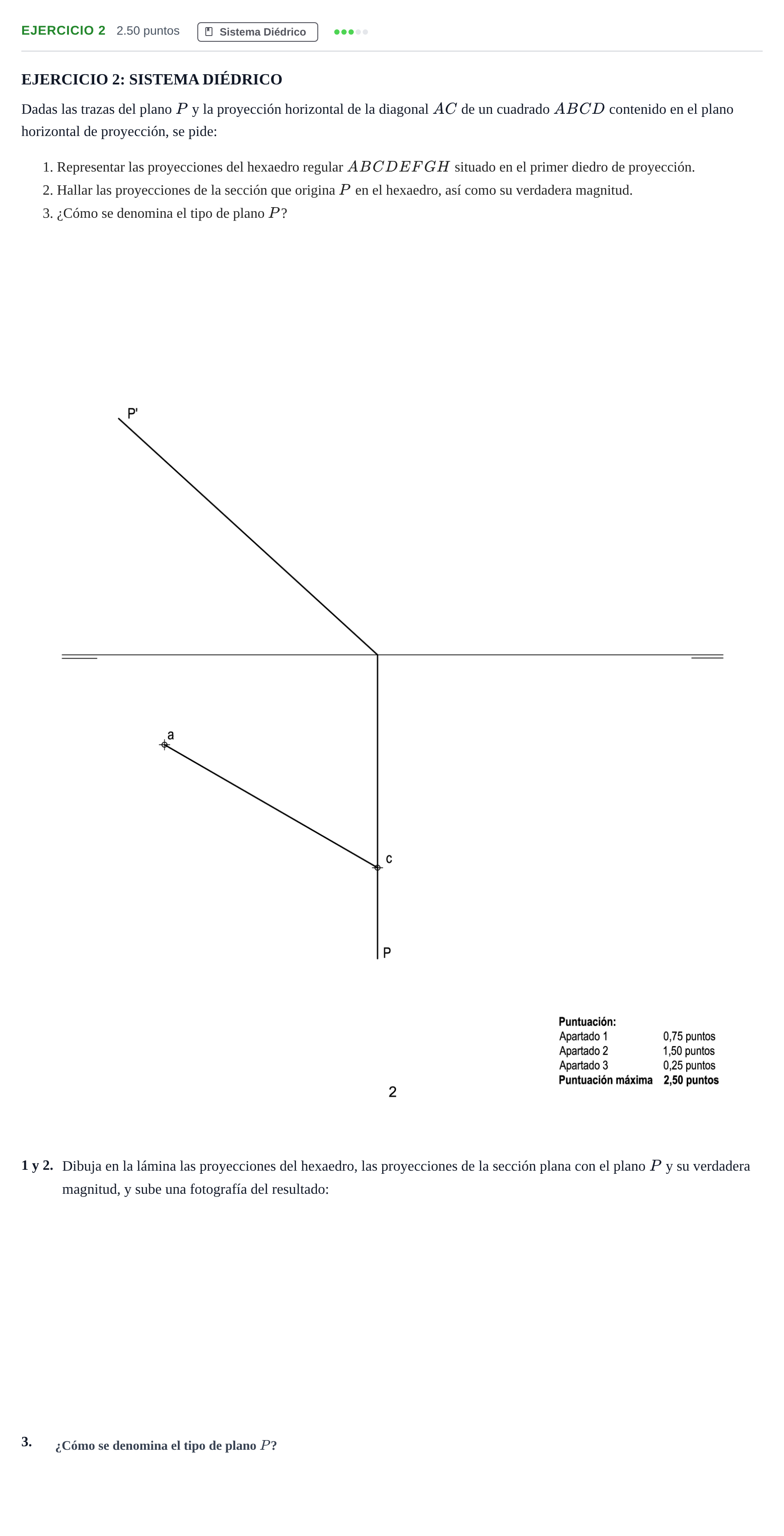

Ejercicio 2 · Dibujo técnico II PAU Andalucía Ordinaria Suplente 2 2025

EJERCICIO 2: SISTEMA DIÉDRICO

Dadas las trazas del plano $P$ y la proyección horizontal de la diagonal $AC$ de un cuadrado $ABCD$ contenido en el plano horizontal de proyección, se pide:

1. Representar las proyecciones del hexaedro regular $ABCDEFGH$ situado en el primer diedro de proyección.

2. Hallar las proyecciones de la sección que origina $P$ en el hexaedro, así como su verdadera magnitud.

3. ¿Cómo se denomina el tipo de plano $P$?

1 y 2.

Dibuja en la lámina las proyecciones del hexaedro, las proyecciones de la sección plana con el plano $P$ y su verdadera magnitud, y sube una fotografía del resultado:

3.
