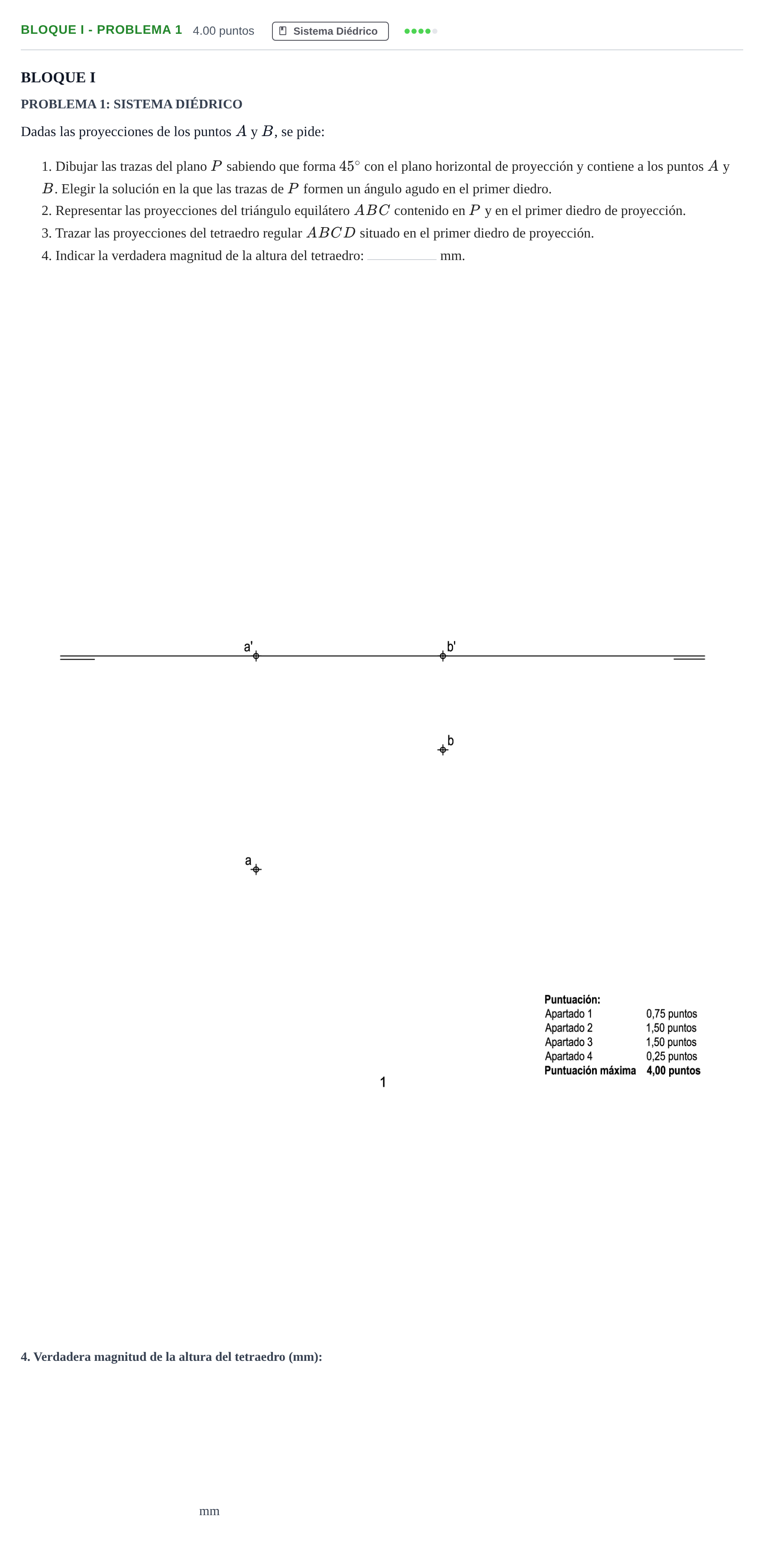

Bloque I - Problema 1 · Dibujo técnico II PAU Andalucía Ordinaria Suplente 2024

BLOQUE I

PROBLEMA 1: SISTEMA DIÉDRICO

Dadas las proyecciones de los puntos $A$ y $B$, se pide:

1. Dibujar las trazas del plano $P$ sabiendo que forma $45^\circ$ con el plano horizontal de proyección y contiene a los puntos $A$ y $B$. Elegir la solución en la que las trazas de $P$ formen un ángulo agudo en el primer diedro.

2. Representar las proyecciones del triángulo equilátero $ABC$ contenido en $P$ y en el primer diedro de proyección.

3. Trazar las proyecciones del tetraedro regular $ABCD$ situado en el primer diedro de proyección.

4. Indicar la verdadera magnitud de la altura del tetraedro: mm.

mm
