Enunciado

BLOQUE I

PROBLEMA 1: SISTEMA DIÉDRICO

Dadas la traza horizontal del plano P y las proyecciones horizontales de los puntos A y B, se pide:

1. Obtener las proyecciones del cuadrado ABCD contenido en P sabiendo que el lado CD se encuentra en el plano horizontal de proyección.

2. Dibujar la traza vertical de P.

3. Representar las proyecciones del hexaedro regular ABCDEFGH situado en el primer diedro de proyección.

4. Indicar la verdadera magnitud de la diagonal de cara del cubo: _______ mm.

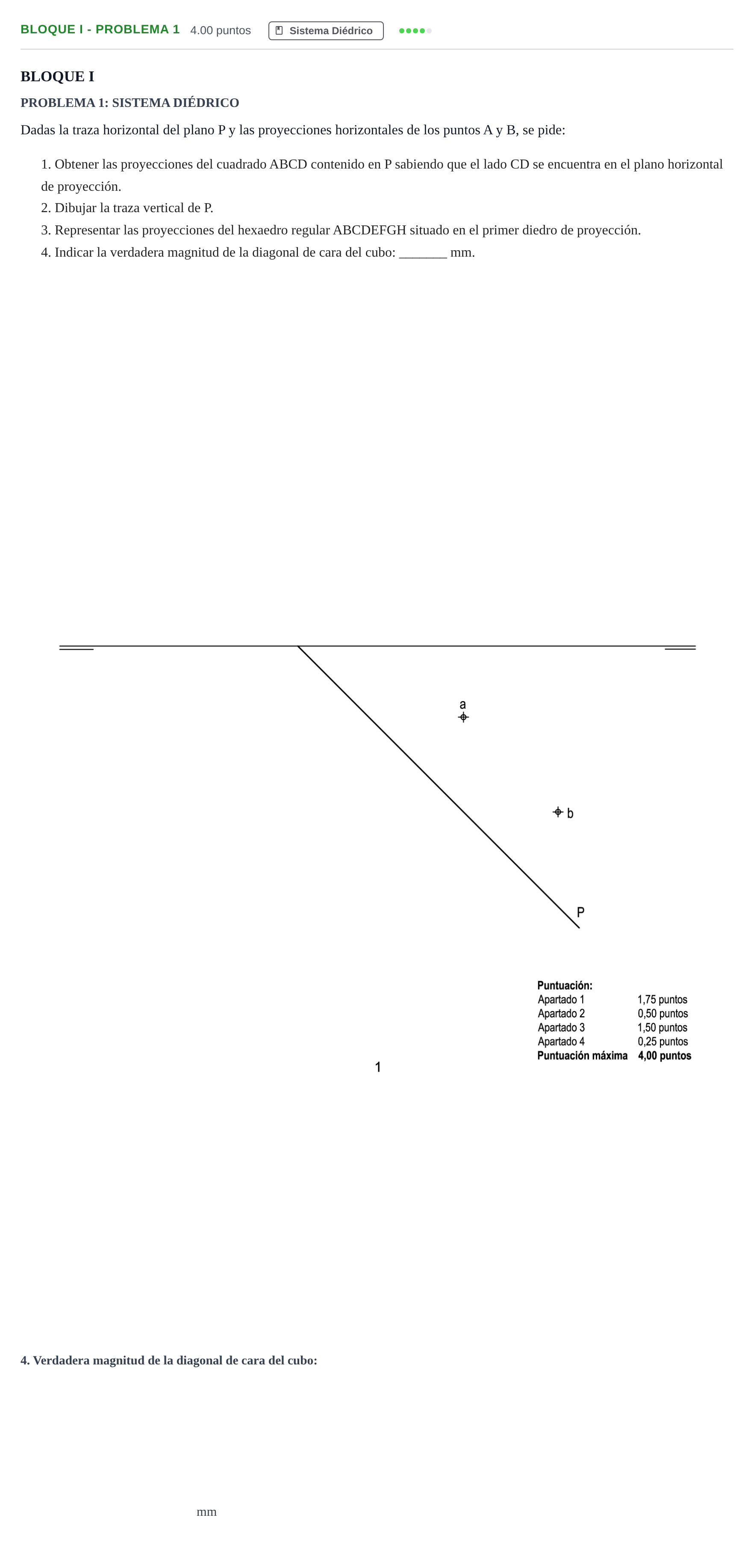

Enunciado: Bloque I - Problema 1 · Dibujo técnico II PAU Andalucía Extraordinaria Titular 2024

Solución de AprenAI (no es la oficial)

4. Indicar la verdadera magnitud de la diagonal de cara del cubo: _______ mm.

Solución: $40\sqrt{2}\approx 56{,}6$ mm
