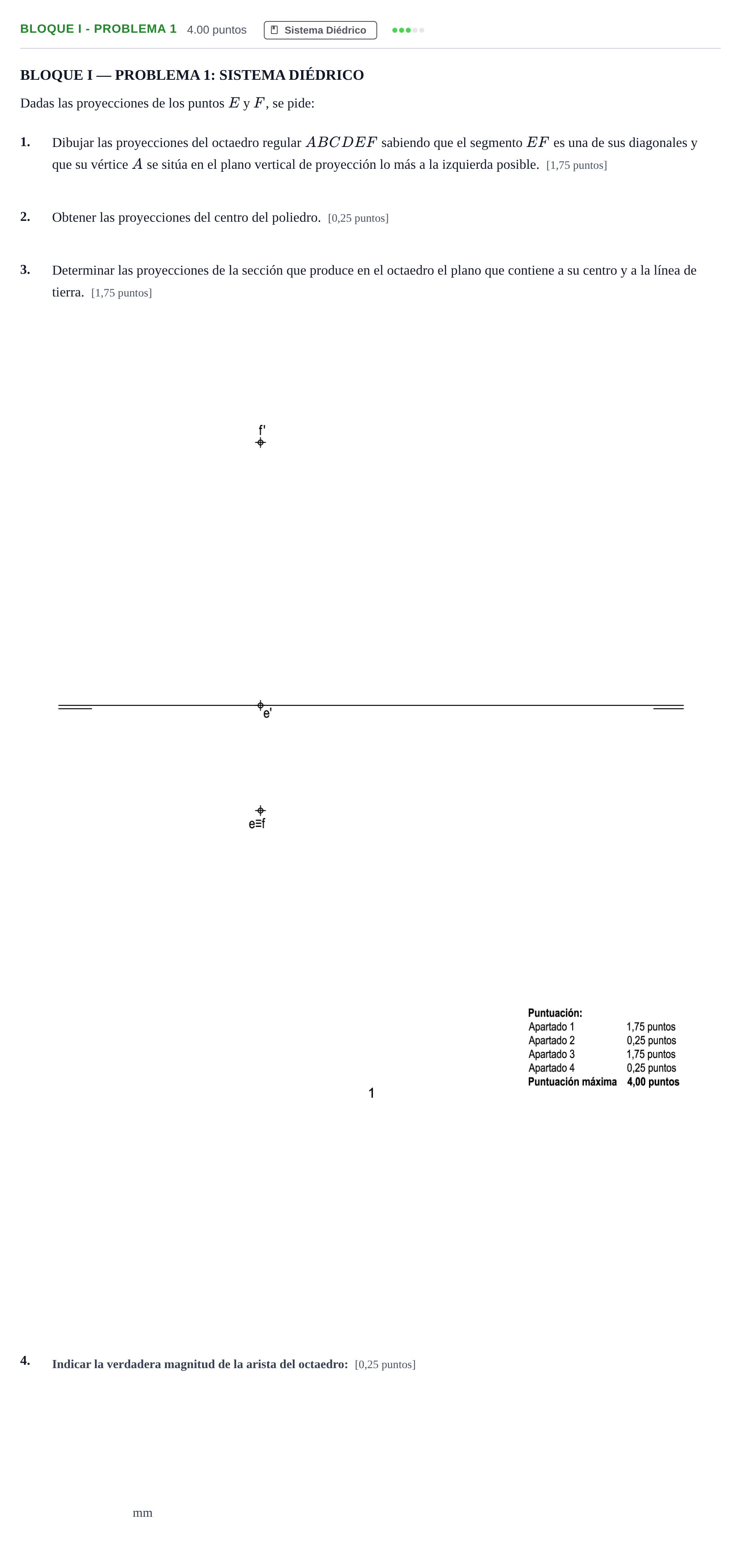

Bloque I - Problema 1 · Dibujo técnico II PAU Andalucía Extraordinaria Suplente 2024

BLOQUE I — PROBLEMA 1: SISTEMA DIÉDRICO

Dadas las proyecciones de los puntos $E$ y $F$, se pide:

1.

Dibujar las proyecciones del octaedro regular $ABCDEF$ sabiendo que el segmento $EF$ es una de sus diagonales y que su vértice $A$ se sitúa en el plano vertical de proyección lo más a la izquierda posible. [1,75 puntos]

2.

Obtener las proyecciones del centro del poliedro. [0,25 puntos]

3.

Determinar las proyecciones de la sección que produce en el octaedro el plano que contiene a su centro y a la línea de tierra. [1,75 puntos]

4.

mm
