Bloque I - Problema 1 · Dibujo técnico II PAU Andalucía Ordinaria Titular 2024

BLOQUE I

PROBLEMA 1: SISTEMA DIÉDRICO

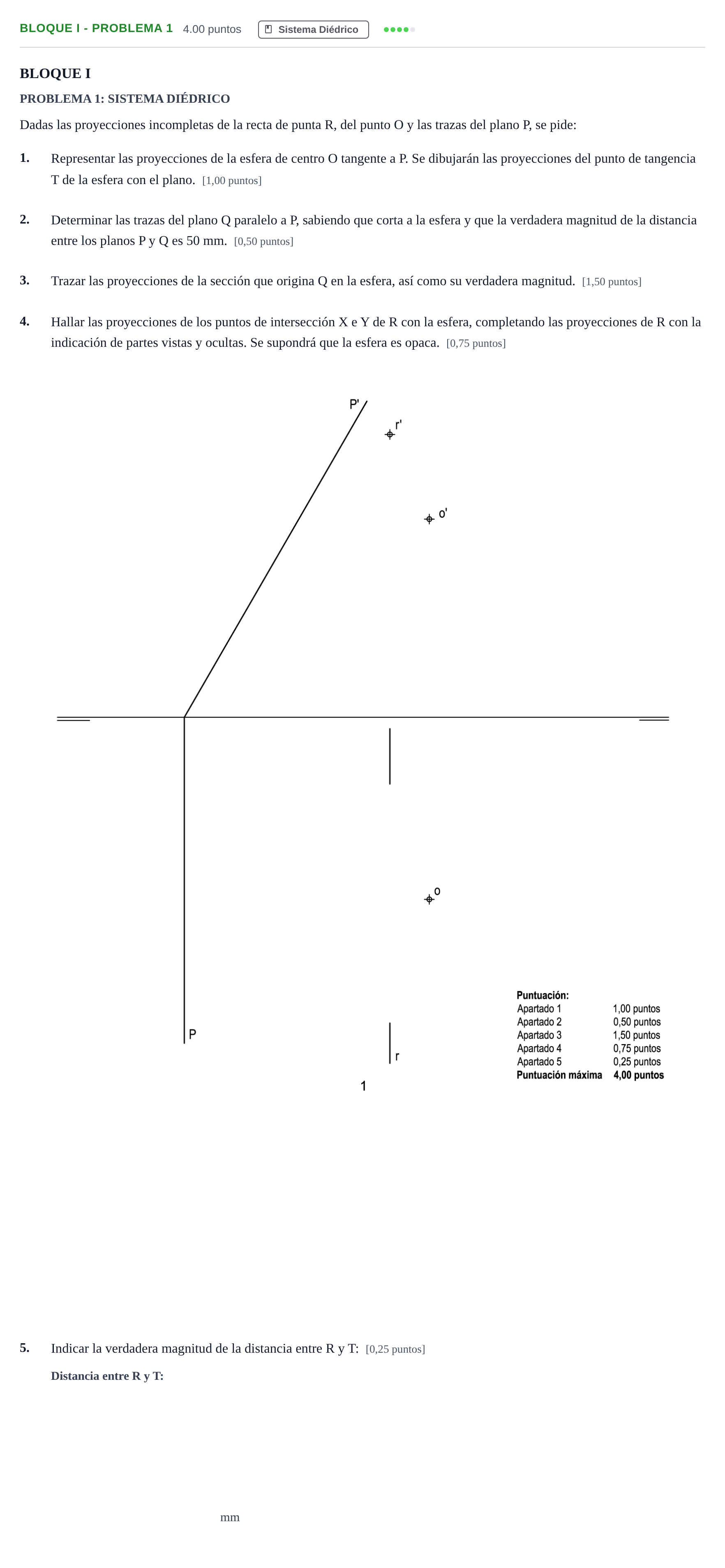

Dadas las proyecciones incompletas de la recta de punta R, del punto O y las trazas del plano P, se pide:

1.

Representar las proyecciones de la esfera de centro O tangente a P. Se dibujarán las proyecciones del punto de tangencia T de la esfera con el plano. [1,00 puntos]

2.

Determinar las trazas del plano Q paralelo a P, sabiendo que corta a la esfera y que la verdadera magnitud de la distancia entre los planos P y Q es 50 mm. [0,50 puntos]

3.

Trazar las proyecciones de la sección que origina Q en la esfera, así como su verdadera magnitud. [1,50 puntos]

4.

Hallar las proyecciones de los puntos de intersección X e Y de R con la esfera, completando las proyecciones de R con la indicación de partes vistas y ocultas. Se supondrá que la esfera es opaca. [0,75 puntos]

5.

Indicar la verdadera magnitud de la distancia entre R y T: [0,25 puntos]

mm
