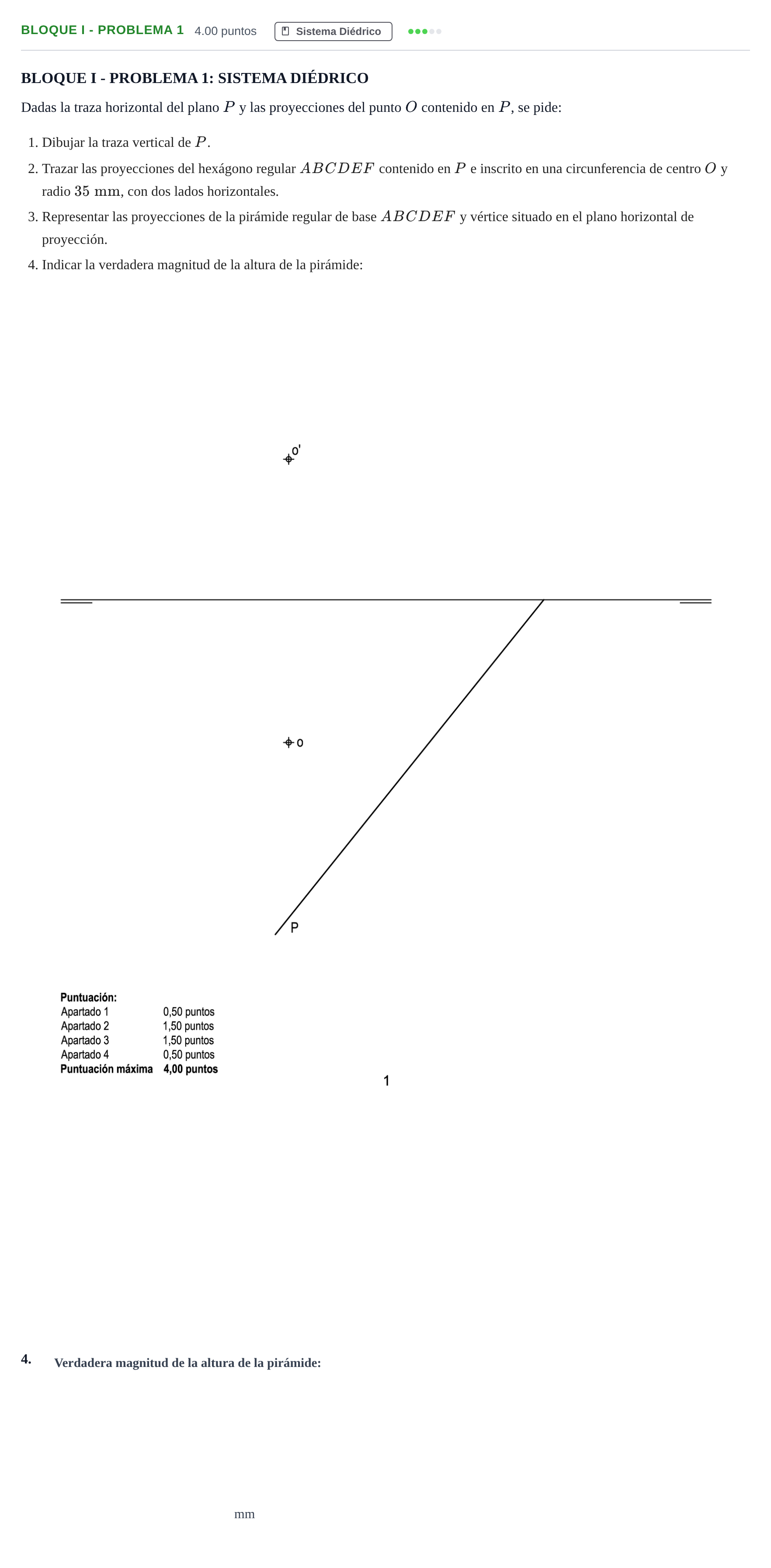

Bloque I - Problema 1 · Dibujo técnico II PAU Andalucía Ordinaria Reserva 2024

BLOQUE I - PROBLEMA 1: SISTEMA DIÉDRICO

Dadas la traza horizontal del plano $P$ y las proyecciones del punto $O$ contenido en $P$, se pide:

Dibujar la traza vertical de $P$.

Trazar las proyecciones del hexágono regular $ABCDEF$ contenido en $P$ e inscrito en una circunferencia de centro $O$ y radio $35\text{ mm}$, con dos lados horizontales.

Representar las proyecciones de la pirámide regular de base $ABCDEF$ y vértice situado en el plano horizontal de proyección.

Indicar la verdadera magnitud de la altura de la pirámide:

4.

mm
