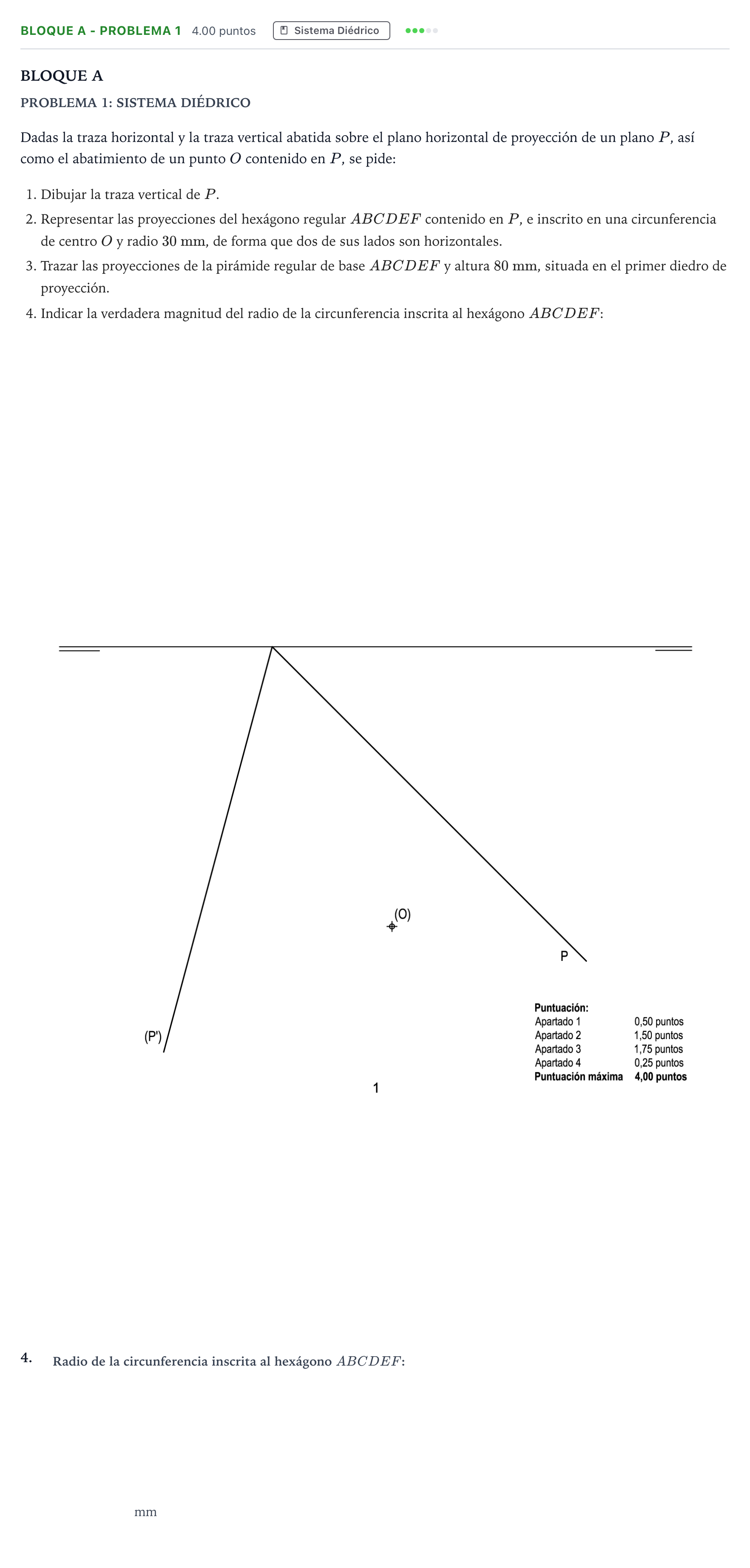

Bloque A - Problema 1 · Dibujo técnico II PAU Andalucía Ordinaria Suplente 2023

BLOQUE A

PROBLEMA 1: SISTEMA DIÉDRICO

Dadas la traza horizontal y la traza vertical abatida sobre el plano horizontal de proyección de un plano $P$, así como el abatimiento de un punto $O$ contenido en $P$, se pide:

Dibujar la traza vertical de $P$.

Representar las proyecciones del hexágono regular $ABCDEF$ contenido en $P$, e inscrito en una circunferencia de centro $O$ y radio $30\text{ mm}$, de forma que dos de sus lados son horizontales.

Trazar las proyecciones de la pirámide regular de base $ABCDEF$ y altura $80\text{ mm}$, situada en el primer diedro de proyección.

Indicar la verdadera magnitud del radio de la circunferencia inscrita al hexágono $ABCDEF$:

4.

mm
