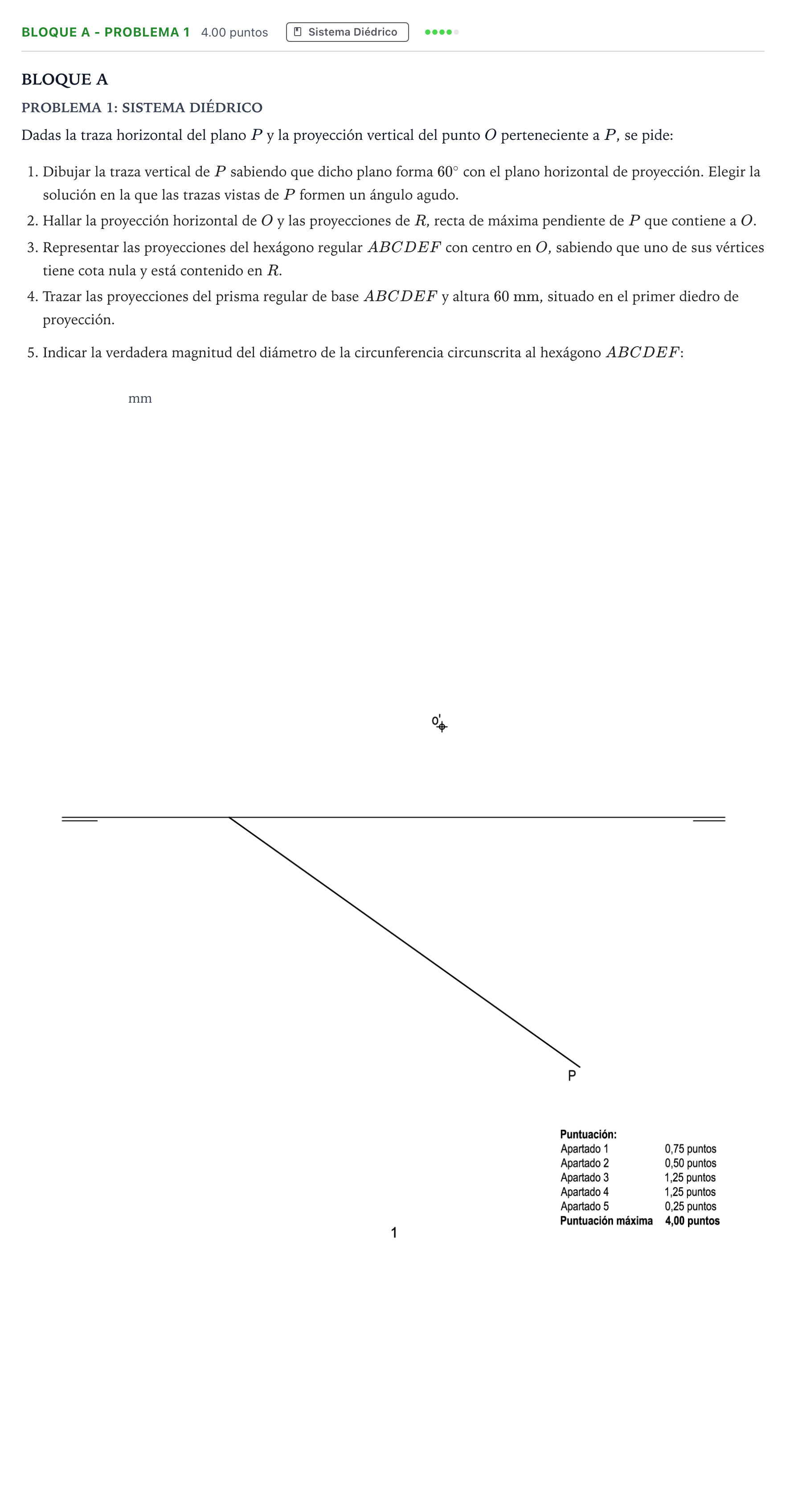

Bloque A - Problema 1 · Dibujo técnico II PAU Andalucía Extraordinaria Titular 2023

BLOQUE A

PROBLEMA 1: SISTEMA DIÉDRICO

Dadas la traza horizontal del plano $P$ y la proyección vertical del punto $O$ perteneciente a $P$, se pide:

Dibujar la traza vertical de $P$ sabiendo que dicho plano forma $60^\circ$ con el plano horizontal de proyección. Elegir la solución en la que las trazas vistas de $P$ formen un ángulo agudo.

Hallar la proyección horizontal de $O$ y las proyecciones de $R$, recta de máxima pendiente de $P$ que contiene a $O$.

Representar las proyecciones del hexágono regular $ABCDEF$ con centro en $O$, sabiendo que uno de sus vértices tiene cota nula y está contenido en $R$.

Trazar las proyecciones del prisma regular de base $ABCDEF$ y altura $60\text{ mm}$, situado en el primer diedro de proyección.

Indicar la verdadera magnitud del diámetro de la circunferencia circunscrita al hexágono $ABCDEF$:

mm
