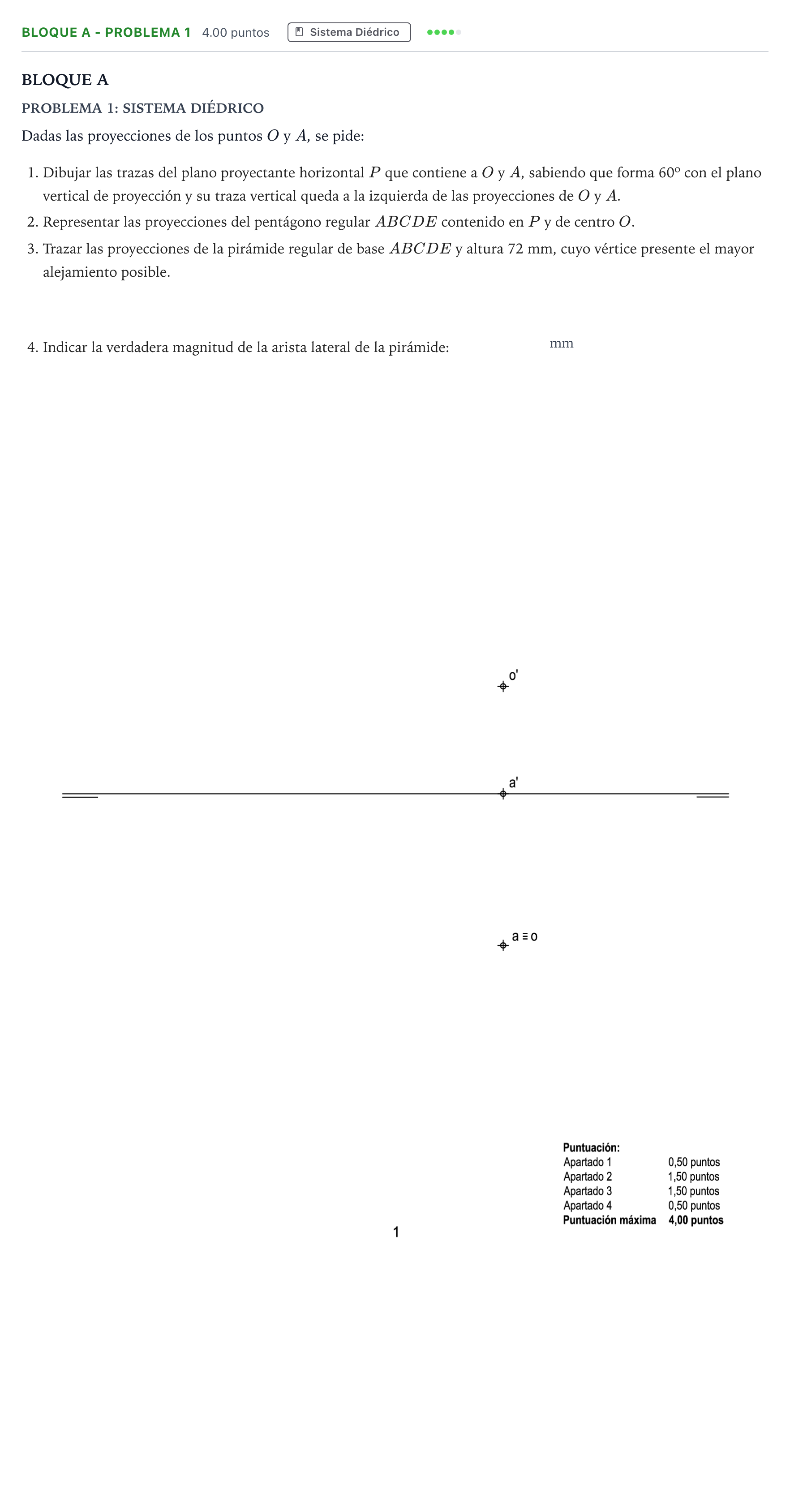

Bloque A - Problema 1 · Dibujo técnico II PAU Andalucía Ordinaria Reserva 2022

BLOQUE A

PROBLEMA 1: SISTEMA DIÉDRICO

Dadas las proyecciones de los puntos $O$ y $A$, se pide:

Dibujar las trazas del plano proyectante horizontal $P$ que contiene a $O$ y $A$, sabiendo que forma 60º con el plano vertical de proyección y su traza vertical queda a la izquierda de las proyecciones de $O$ y $A$.

Representar las proyecciones del pentágono regular $ABCDE$ contenido en $P$ y de centro $O$.

Trazar las proyecciones de la pirámide regular de base $ABCDE$ y altura 72 mm, cuyo vértice presente el mayor alejamiento posible.

Indicar la verdadera magnitud de la arista lateral de la pirámide:

mm
