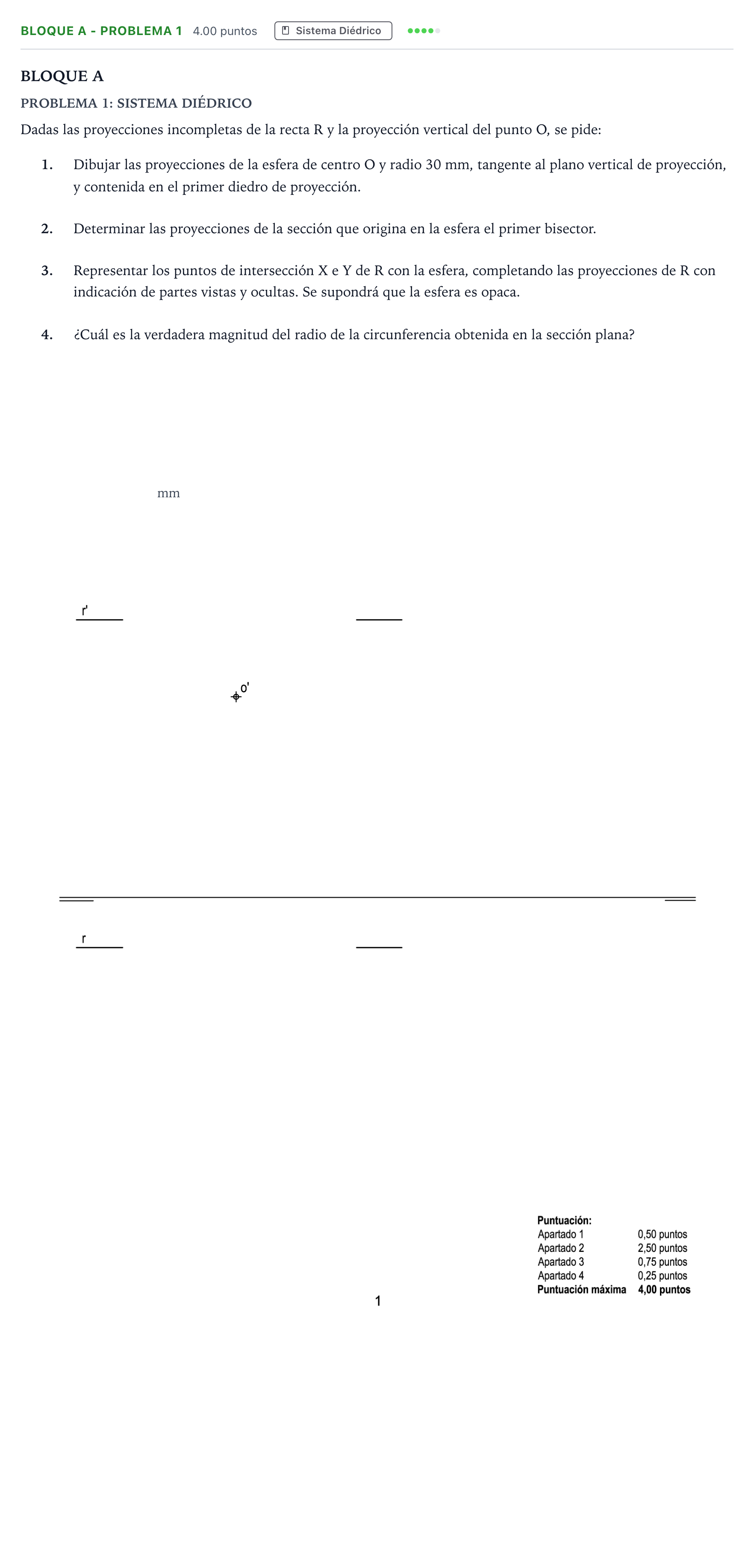

Bloque A - Problema 1 · Dibujo técnico II PAU Andalucía Extraordinaria Reserva 2022

BLOQUE A

PROBLEMA 1: SISTEMA DIÉDRICO

Dadas las proyecciones incompletas de la recta R y la proyección vertical del punto O, se pide:

1.

Dibujar las proyecciones de la esfera de centro O y radio 30 mm, tangente al plano vertical de proyección, y contenida en el primer diedro de proyección.

2.

Determinar las proyecciones de la sección que origina en la esfera el primer bisector.

3.

Representar los puntos de intersección X e Y de R con la esfera, completando las proyecciones de R con indicación de partes vistas y ocultas. Se supondrá que la esfera es opaca.

4.

¿Cuál es la verdadera magnitud del radio de la circunferencia obtenida en la sección plana?

mm
