BLOQUE A

PROBLEMA 1: SISTEMA DIÉDRICO

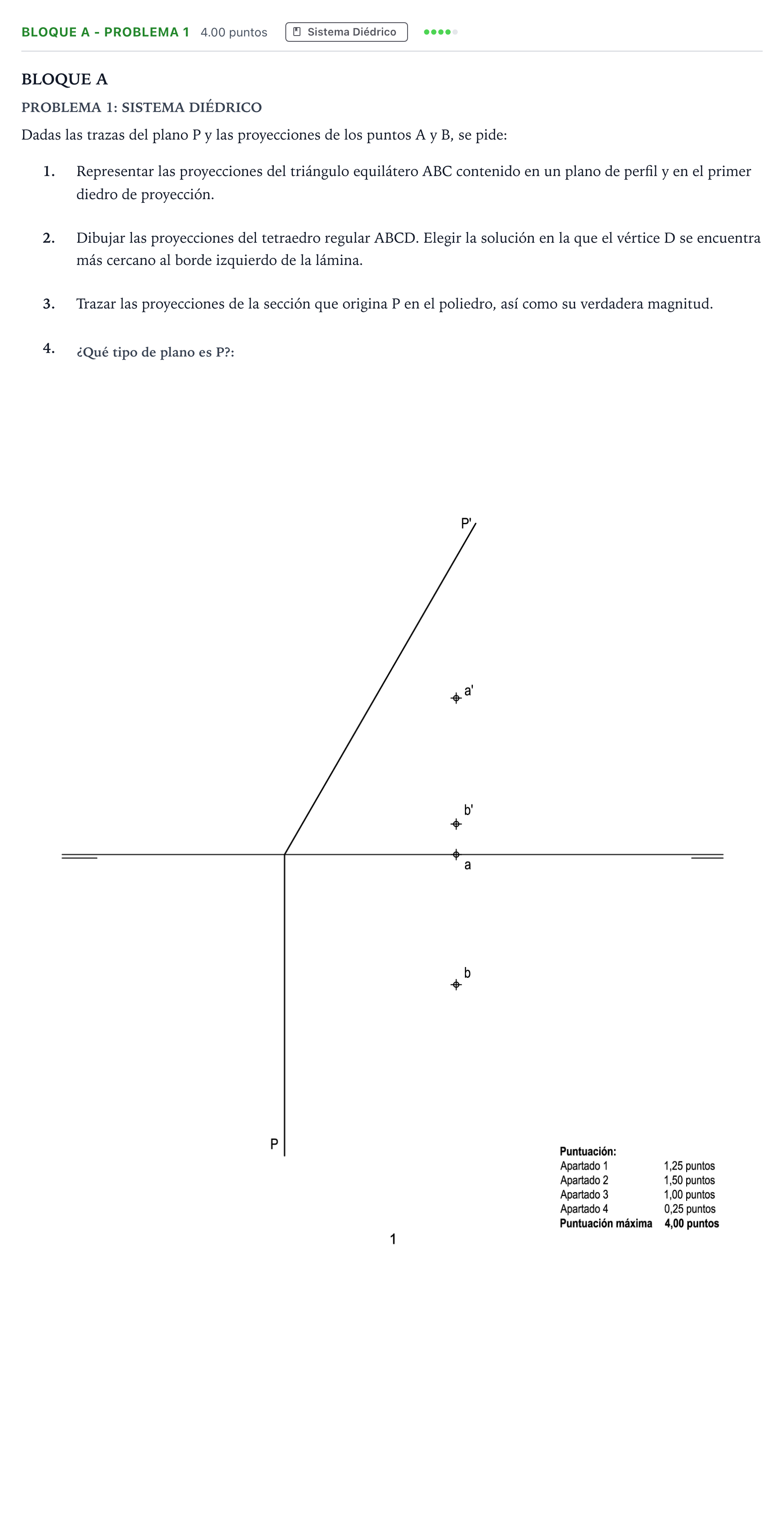

Dadas las trazas del plano P y las proyecciones de los puntos A y B, se pide:

1.

Representar las proyecciones del triángulo equilátero ABC contenido en un plano de perfil y en el primer diedro de proyección.

2.

Dibujar las proyecciones del tetraedro regular ABCD. Elegir la solución en la que el vértice D se encuentra más cercano al borde izquierdo de la lámina.

3.

Trazar las proyecciones de la sección que origina P en el poliedro, así como su verdadera magnitud.
