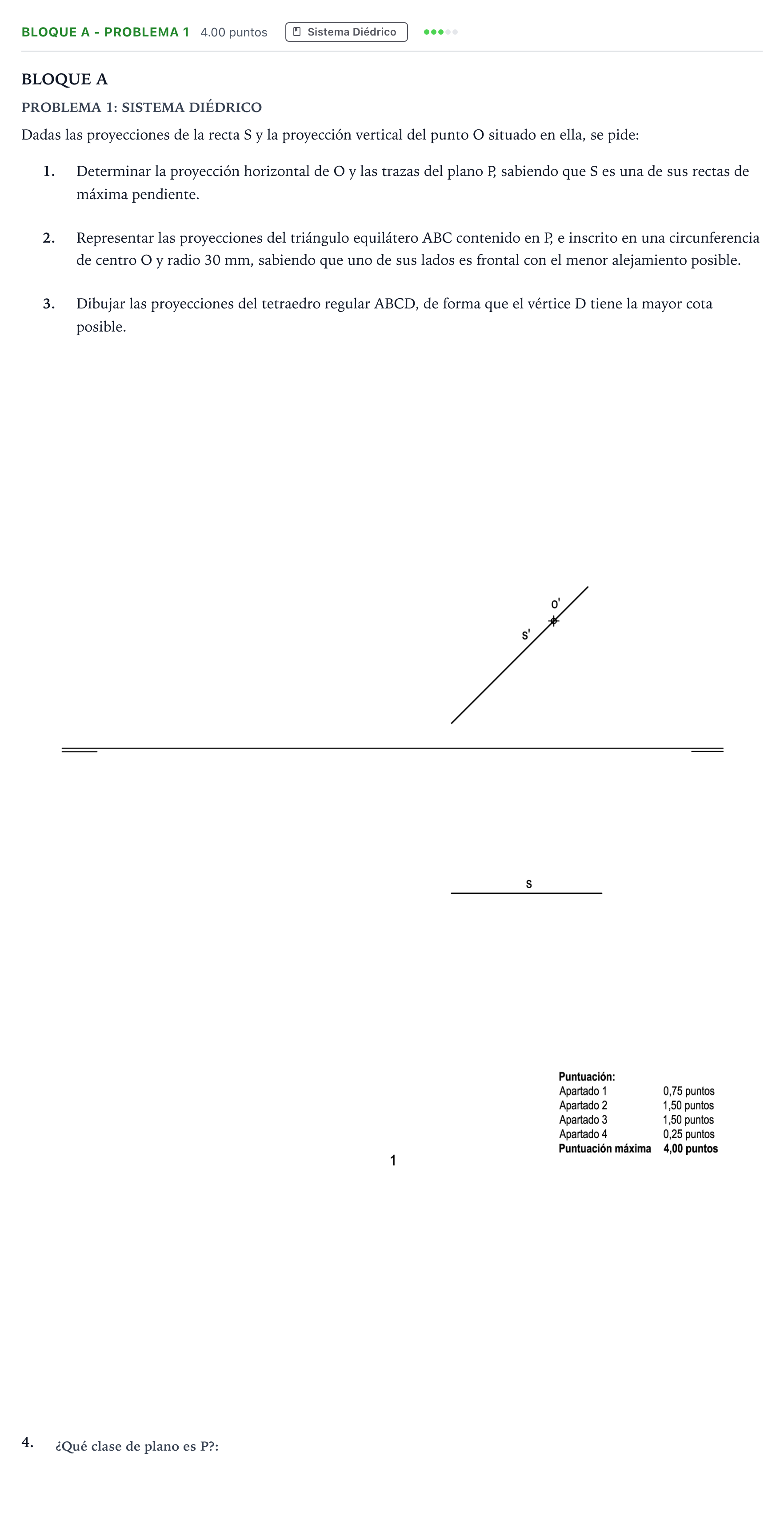

Bloque A - Problema 1 · Dibujo técnico II PAU Andalucía Extraordinaria Titular 2022

BLOQUE A

PROBLEMA 1: SISTEMA DIÉDRICO

Dadas las proyecciones de la recta S y la proyección vertical del punto O situado en ella, se pide:

1.

Determinar la proyección horizontal de O y las trazas del plano P, sabiendo que S es una de sus rectas de máxima pendiente.

2.

Representar las proyecciones del triángulo equilátero ABC contenido en P, e inscrito en una circunferencia de centro O y radio 30 mm, sabiendo que uno de sus lados es frontal con el menor alejamiento posible.

3.

Dibujar las proyecciones del tetraedro regular ABCD, de forma que el vértice D tiene la mayor cota posible.

4.
