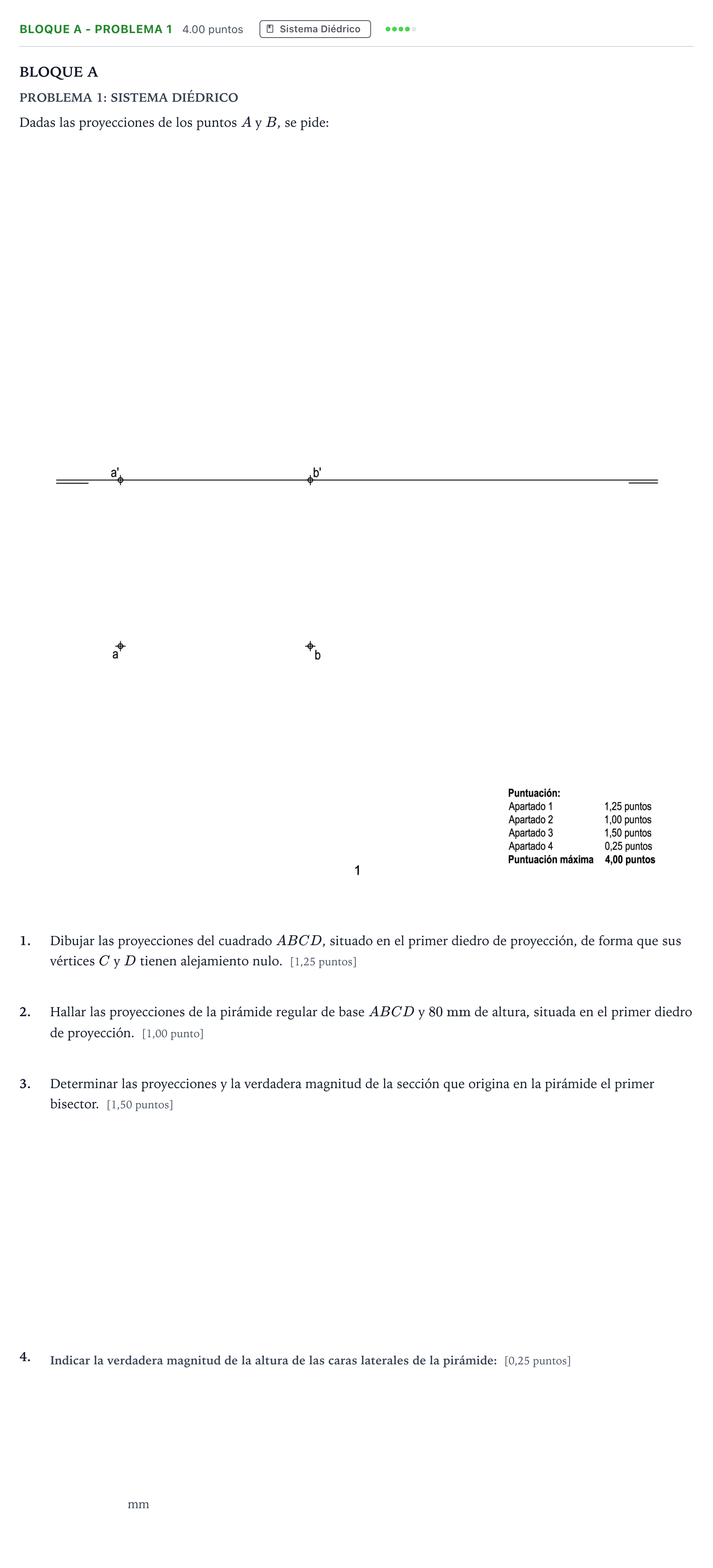

Bloque A - Problema 1 · Dibujo técnico II PAU Andalucía Extraordinaria Suplente 2022

BLOQUE A

PROBLEMA 1: SISTEMA DIÉDRICO

Dadas las proyecciones de los puntos $A$ y $B$, se pide:

1.

Dibujar las proyecciones del cuadrado $ABCD$, situado en el primer diedro de proyección, de forma que sus vértices $C$ y $D$ tienen alejamiento nulo. [1,25 puntos]

2.

Hallar las proyecciones de la pirámide regular de base $ABCD$ y $80\text{ mm}$ de altura, situada en el primer diedro de proyección. [1,00 punto]

3.

Determinar las proyecciones y la verdadera magnitud de la sección que origina en la pirámide el primer bisector. [1,50 puntos]

4.

mm
