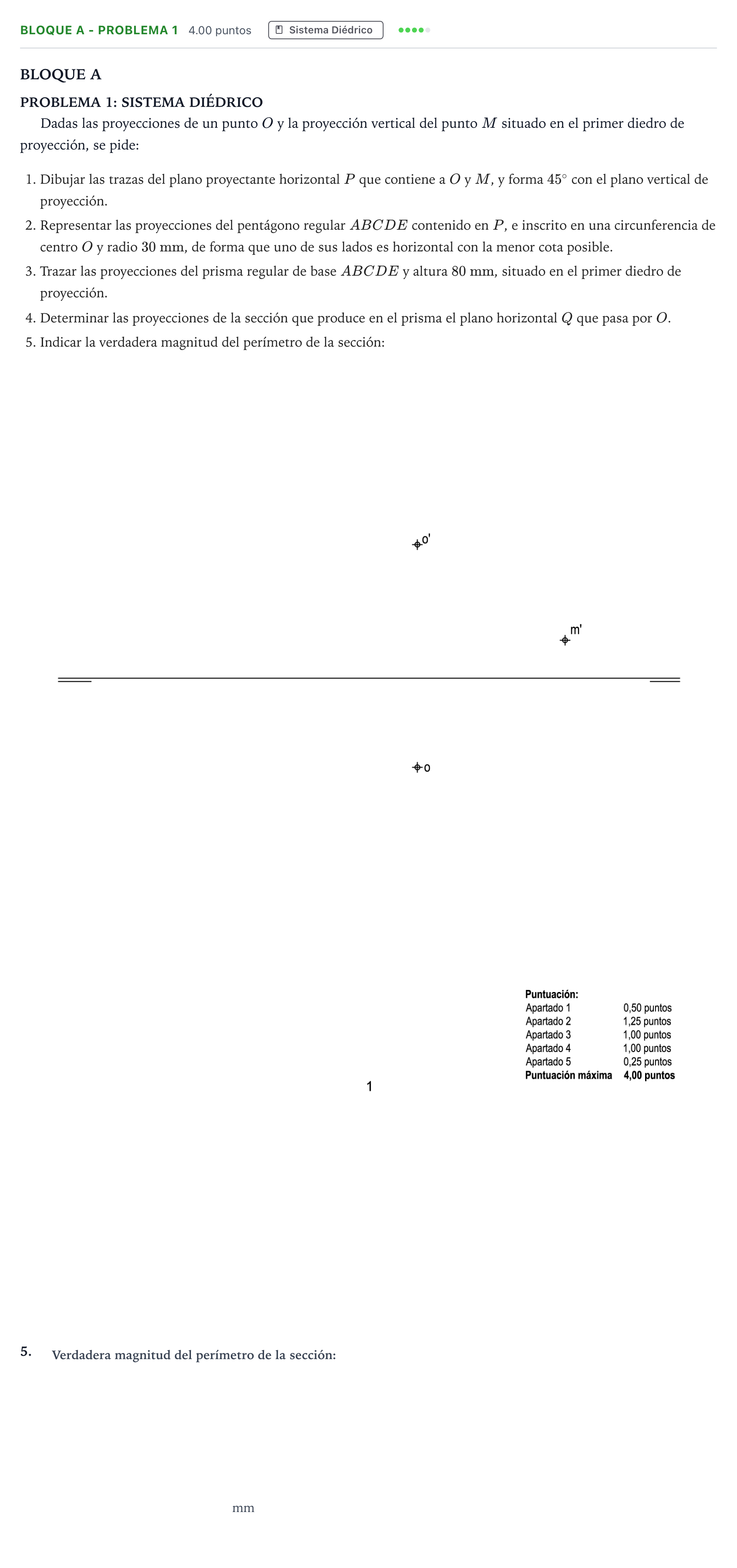

Bloque A - Problema 1 · Dibujo técnico II PAU Andalucía Ordinaria Suplente 2022

1-4. Trazado en sistema diédrico del plano P, pentágono ABCDE, prisma regular y sección por el plano horizontal Q
