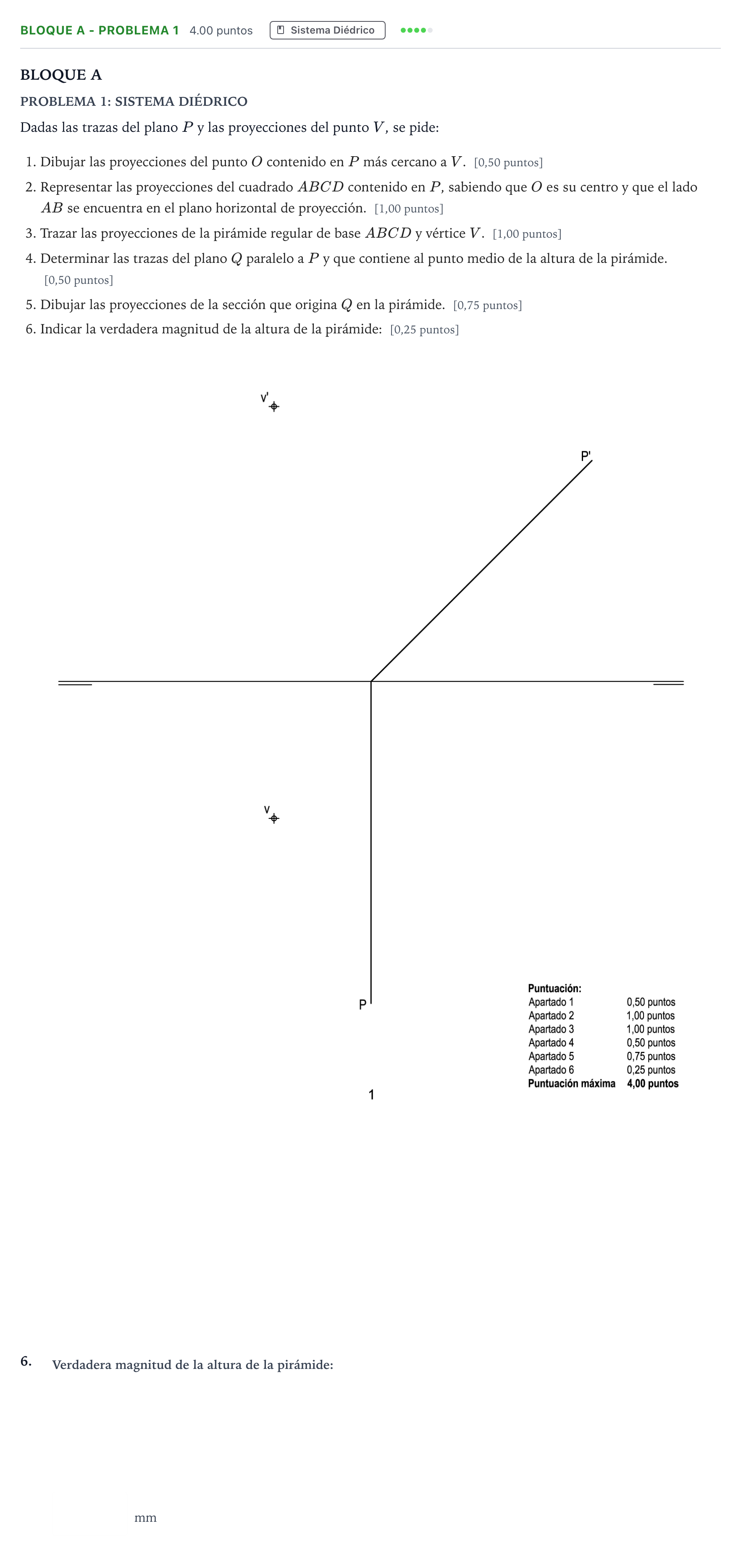

Bloque A - Problema 1 · Dibujo técnico II PAU Andalucía Ordinaria Titular 2022

BLOQUE A

PROBLEMA 1: SISTEMA DIÉDRICO

Dadas las trazas del plano $P$ y las proyecciones del punto $V$, se pide:

Dibujar las proyecciones del punto $O$ contenido en $P$ más cercano a $V$. [0,50 puntos]

Representar las proyecciones del cuadrado $ABCD$ contenido en $P$, sabiendo que $O$ es su centro y que el lado $AB$ se encuentra en el plano horizontal de proyección. [1,00 puntos]

Trazar las proyecciones de la pirámide regular de base $ABCD$ y vértice $V$. [1,00 puntos]

Determinar las trazas del plano $Q$ paralelo a $P$ y que contiene al punto medio de la altura de la pirámide. [0,50 puntos]

Dibujar las proyecciones de la sección que origina $Q$ en la pirámide. [0,75 puntos]

Indicar la verdadera magnitud de la altura de la pirámide: [0,25 puntos]

6.

mm
