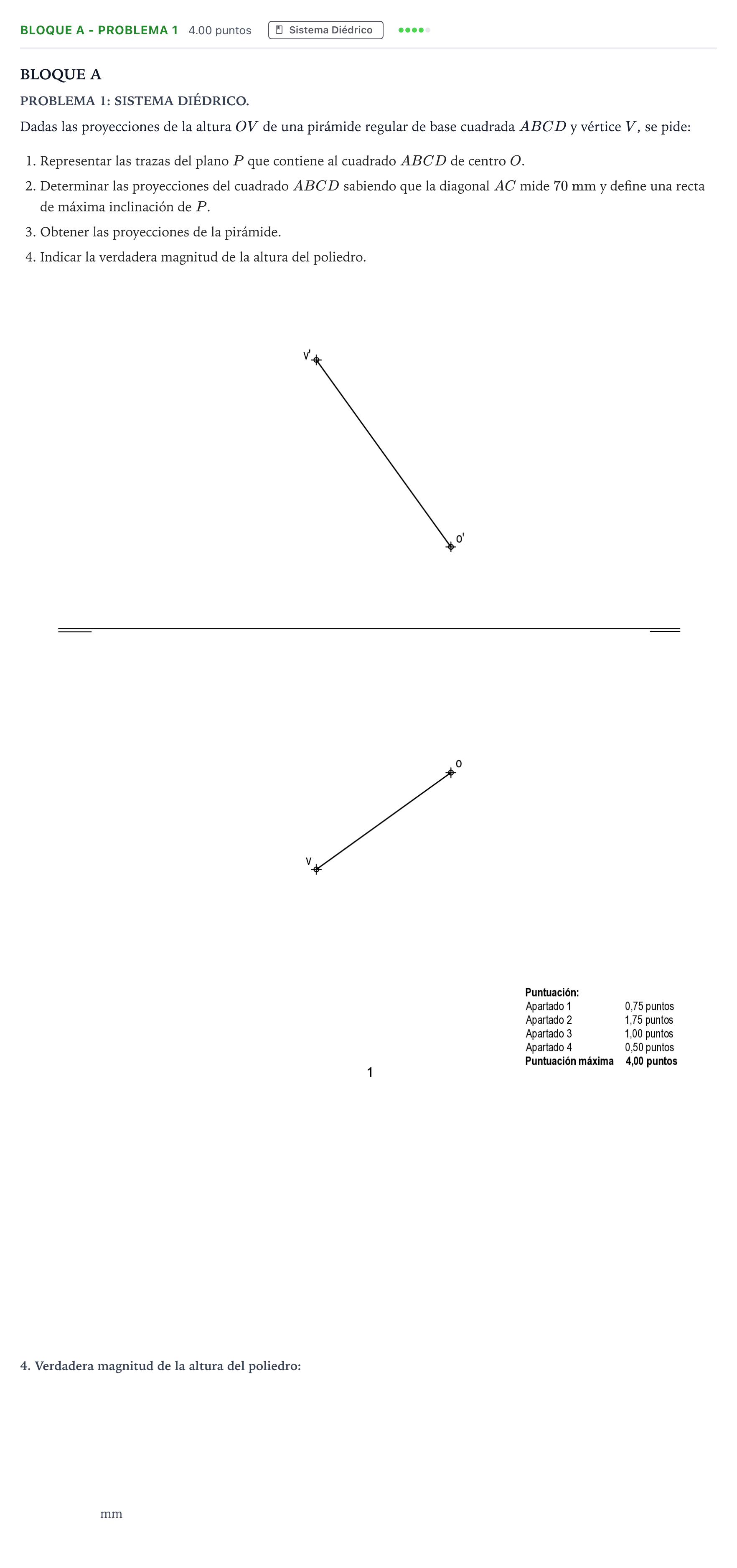

Bloque A - Problema 1 · Dibujo técnico II PAU Andalucía Ordinaria Reserva 2021

BLOQUE A

PROBLEMA 1: SISTEMA DIÉDRICO.

Dadas las proyecciones de la altura $OV$ de una pirámide regular de base cuadrada $ABCD$ y vértice $V$, se pide:

Representar las trazas del plano $P$ que contiene al cuadrado $ABCD$ de centro $O$.

Determinar las proyecciones del cuadrado $ABCD$ sabiendo que la diagonal $AC$ mide $70\text{ mm}$ y define una recta de máxima inclinación de $P$.

Obtener las proyecciones de la pirámide.

Indicar la verdadera magnitud de la altura del poliedro.
