Bloque A - Problema 1 · Dibujo técnico II PAU Andalucía Extraordinaria Titular 2021

BLOQUE A

PROBLEMA 1: SISTEMA DIÉDRICO

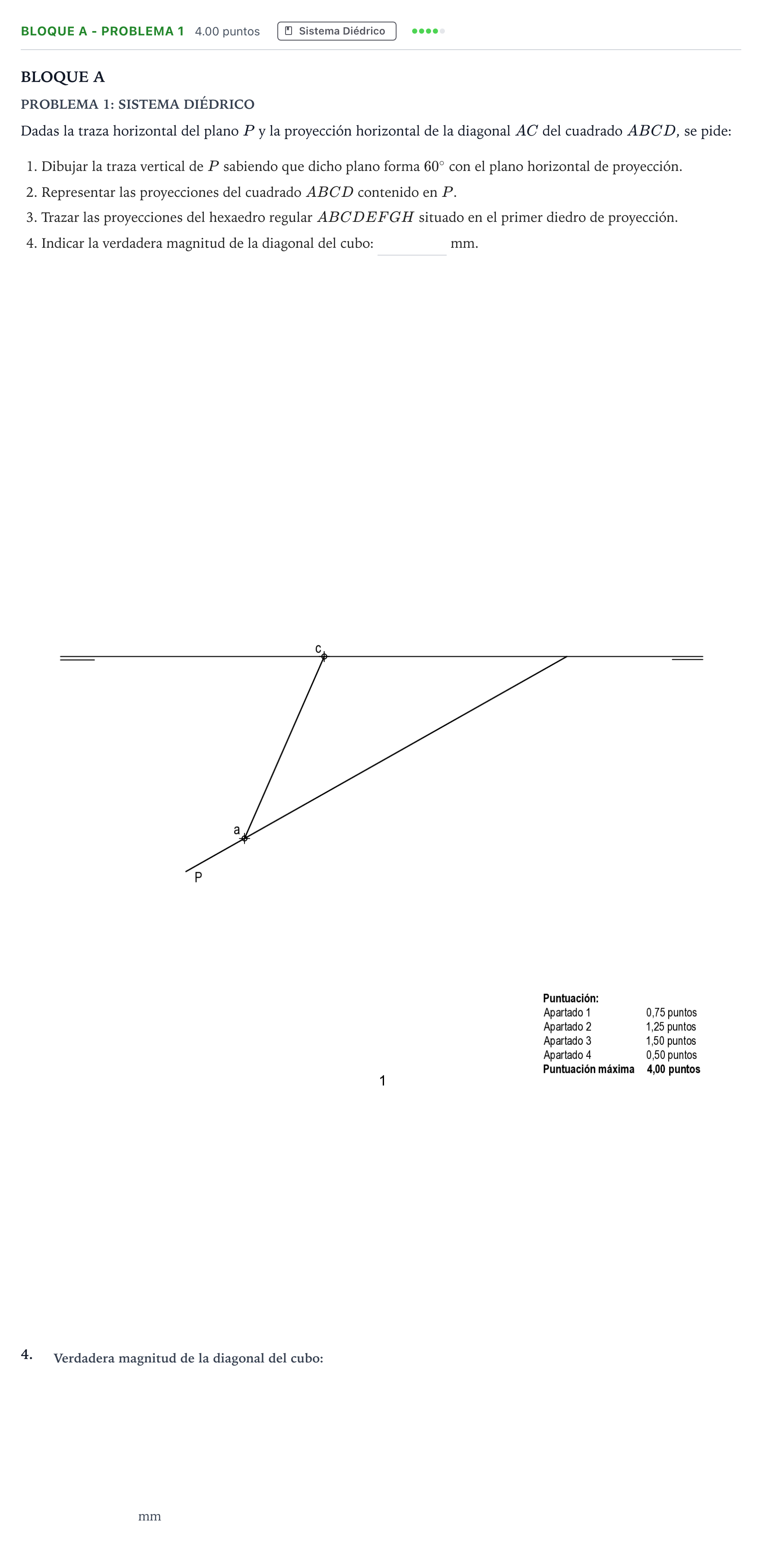

Dadas la traza horizontal del plano $P$ y la proyección horizontal de la diagonal $AC$ del cuadrado $ABCD$, se pide:

Dibujar la traza vertical de $P$ sabiendo que dicho plano forma $60^\circ$ con el plano horizontal de proyección.

Representar las proyecciones del cuadrado $ABCD$ contenido en $P$.

Trazar las proyecciones del hexaedro regular $ABCDEFGH$ situado en el primer diedro de proyección.

Indicar la verdadera magnitud de la diagonal del cubo: mm.

4.

mm
