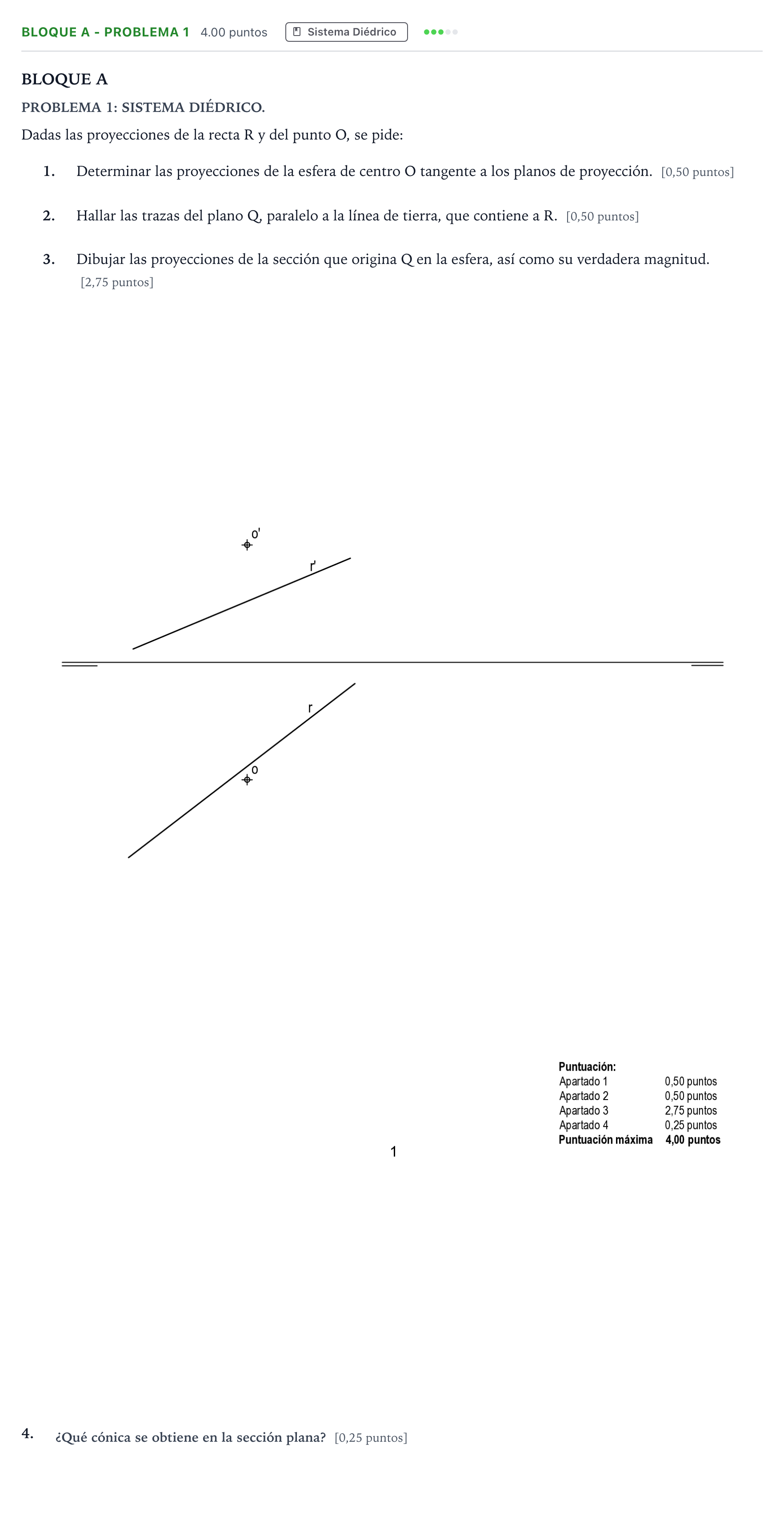

Bloque A - Problema 1 · Dibujo técnico II PAU Andalucía Extraordinaria Suplente 2021

BLOQUE A

PROBLEMA 1: SISTEMA DIÉDRICO.

Dadas las proyecciones de la recta R y del punto O, se pide:

1.

Determinar las proyecciones de la esfera de centro O tangente a los planos de proyección. [0,50 puntos]

2.

Hallar las trazas del plano Q, paralelo a la línea de tierra, que contiene a R. [0,50 puntos]

3.

Dibujar las proyecciones de la sección que origina Q en la esfera, así como su verdadera magnitud. [2,75 puntos]

4.
