Opción B - Ejercicio 1º · Dibujo técnico II PAU Andalucía Extraordinaria Titular 2013

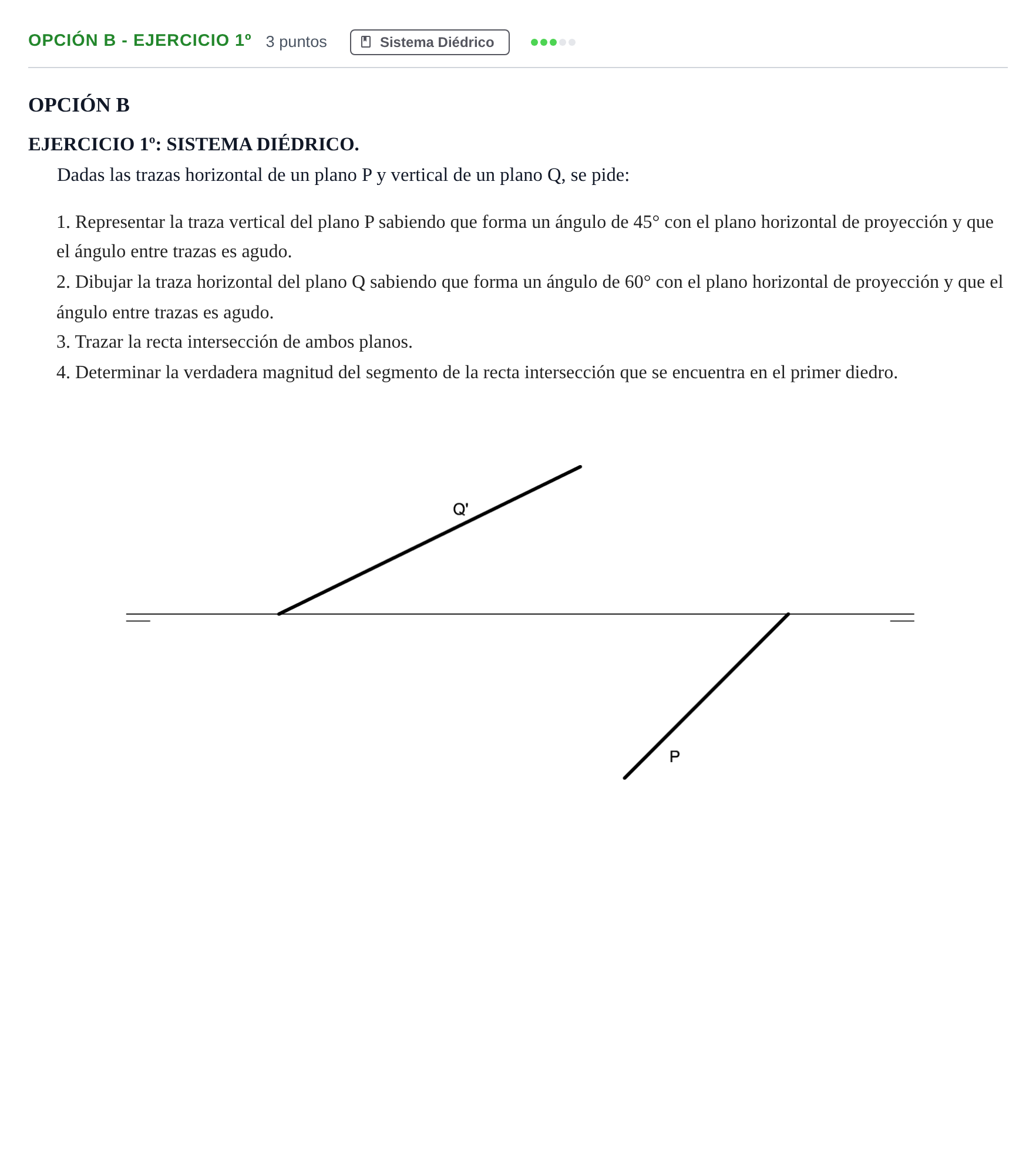

Dadas las trazas horizontal de un plano P y vertical de un plano Q...

Solución: Construcción completa en sistema diédrico: 1. Traza vertical $P'$: Utilizando una recta de máxima pendiente o cono de revolución con ángulo de generatriz de 45° con el plano horizontal, se halla la altura de la traza vertical, trazando $P'$ con ángulo agudo respecto a $P$. 2. Traza horizontal $Q$: Con el cono auxiliar de pendiente de 60° con el PH, se determina la distancia al vértice de la traza para dibujar $Q$ formando ángulo agudo con $Q'$. 3. Recta intersección $I$: La intersección de las trazas verticales $P'$ y $Q'$ determina la traza vertical de la recta ($V' obreak- obreak V$), y la intersección de las horizontales$P$y$Q$determina la traza horizontal ($H obreak- obreak H'$). Uniendo ambas trazas se obtienen las proyecciones$i'$e$i$. 4. Verdadera magnitud: El segmento comprendido en el primer diedro está limitado entre $H$ y $V$. Se abate dicho segmento sobre el plano horizontal o el vertical (o mediante construcción del triángulo rectángulo de diferencias de cotas/alejamientos), obteniendo su verdadera magnitud.
