Opción B - Ejercicio 1º · Dibujo técnico II PAU Andalucía Ordinaria Reserva B 2013
Tema: Sistema Diédrico · Del examen Ordinaria Reserva B (2013)

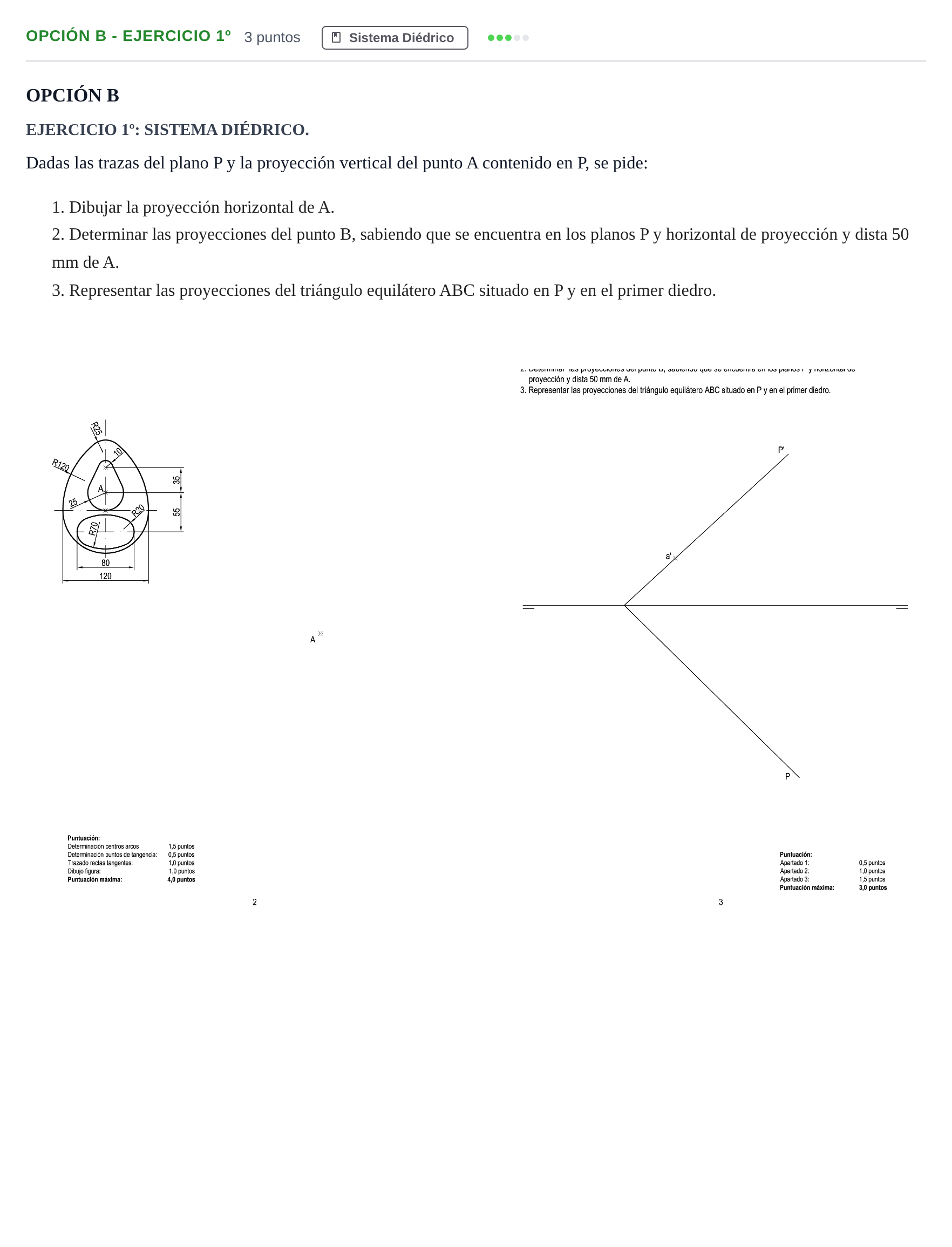

Enunciado
OPCIÓN B
EJERCICIO 1º: SISTEMA DIÉDRICO.
Dadas las trazas del plano P y la proyección vertical del punto A contenido en P, se pide:
1. Dibujar la proyección horizontal de A.
2. Determinar las proyecciones del punto B, sabiendo que se encuentra en los planos P y horizontal de proyección y dista 50 mm de A.
3. Representar las proyecciones del triángulo equilátero ABC situado en P y en el primer diedro.
Solución
Solución de AprenAI (no es la oficial)
Dadas las trazas del plano P y la proyección vertical del punto A contenido en P, se pide: 1. Dibujar la proyección horizontal de A. 2. Determinar las proyecciones del punto B, sabiendo que se encuentra en los planos P y horizontal de proyección y dista 50 mm de A. 3. Representar las proyecciones del triángulo equilátero ABC situado en P y en el primer diedro.
Solución: Proyecciones diédricas de los puntos A, B y C formando el triángulo equilátero ABC contenido en el plano P en el primer diedro.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
