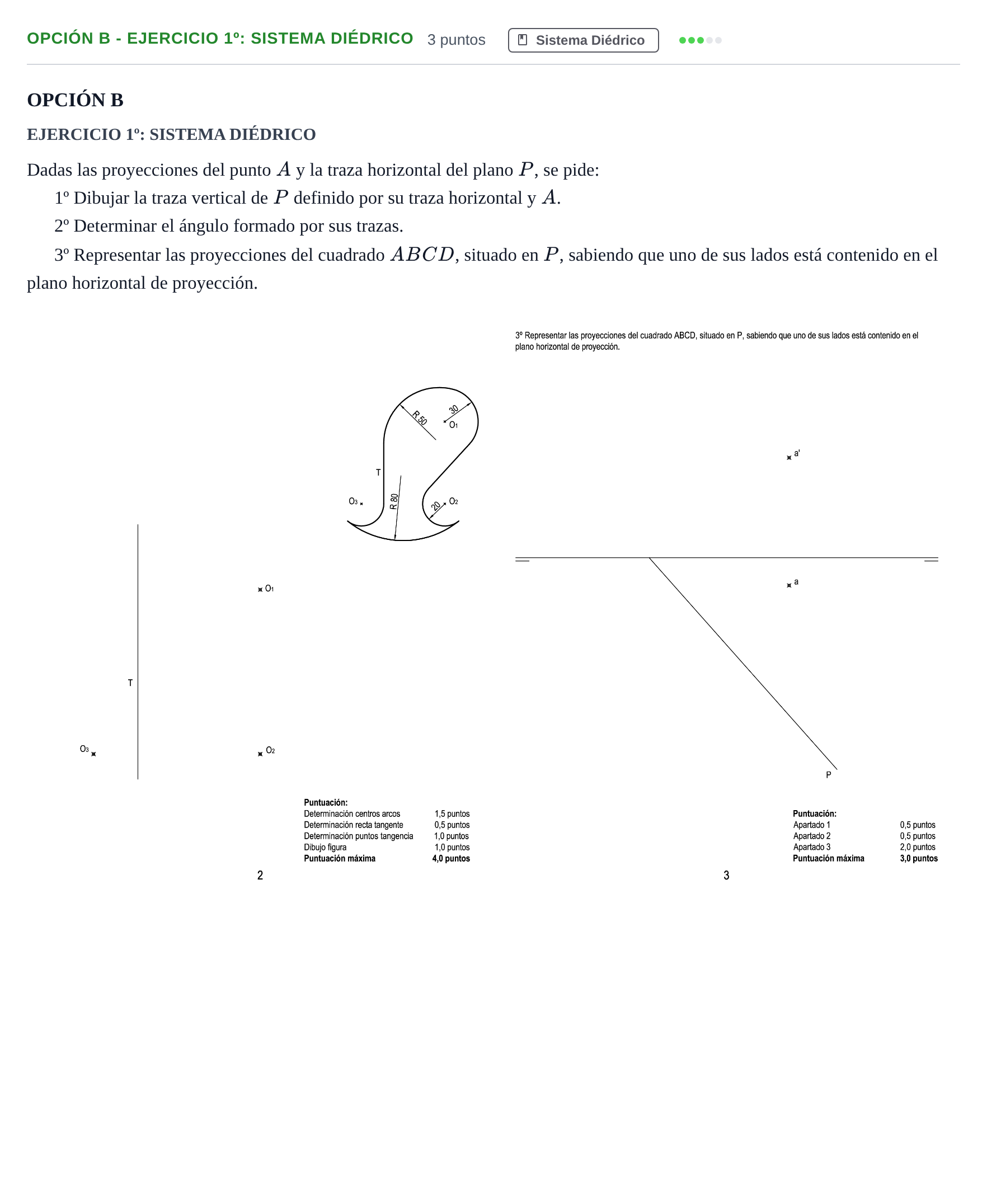

Opción B - Ejercicio 1º: Sistema Diédrico · Dibujo técnico II PAU Andalucía Extraordinaria Reserva A 2013

1º Dibujar la traza vertical de P definido por su traza horizontal y A. 2º Determinar el ángulo formado por sus trazas. 3º Representar las proyecciones del cuadrado ABCD, situado en P, sabiendo que uno de sus lados está contenido en el plano horizontal de proyección.

Solución: 1º Traza vertical $P'$ del plano: - Se dibuja una recta horizontal que pase por $A$: proyección horizontal paralela a la traza horizontal $P$, y proyección vertical paralela a la línea de tierra a cota $a'$. - Su traza vertical $v'$ permite trazar la traza vertical del plano $P'$ desde el vértice del plano en la línea de tierra pasando por $v'$. 2º Ángulo formado por las trazas: - Se abate el plano $P$ sobre el plano horizontal de proyección (o sobre el vertical). El ángulo entre la traza abatida $(P')$ y la charnela $P$ es el ángulo real entre trazas. 3º Proyecciones del cuadrado $ABCD$: - Al estar un lado contenido en el plano horizontal de proyección, dicho lado se encuentra necesariamente sobre la traza horizontal $P$ (que coincide con su proyección horizontal y con su abatimiento). - Con el punto $(A)$ abatido, se construye el cuadrado $(A)(B)(C)(D)$ en verdadera magnitud apoyado en la traza horizontal $P$. - Se desabaten los vértices para obtener sus proyecciones horizontales y verticales utilizando rectas horizontales o frontales de plano.
