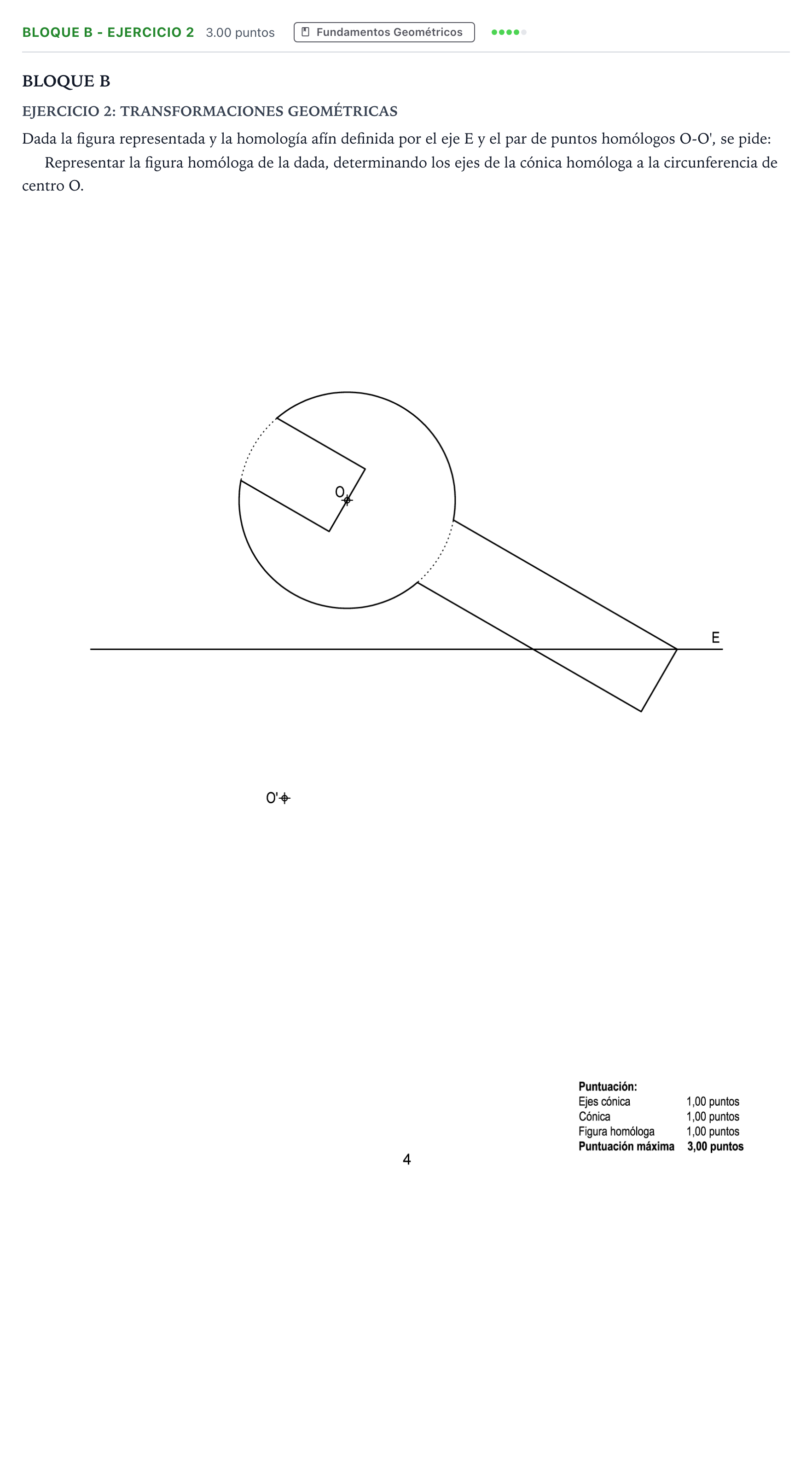

Bloque B - Ejercicio 2 · Dibujo técnico II PAU Andalucía Ordinaria Suplente 2023

Representar la figura homóloga de la dada, determinando los ejes de la cónica homóloga a la circunferencia de centro O.

Solución: La figura resultante es la homóloga afín de la llave o figura mecánica dada: 1. Cónica homóloga (Elipse): - Centro en $O'$, homólogo de $O$. - Ejes mayor y menor determinados a partir de dos diámetros conjugados ortogonales en la circunferencia original cuyos homólogos en la afinidad resulten mutuamente perpendiculares. - Trazado continuo del arco correspondiente de la elipse homóloga y trazado de los ejes principales. 2. Contorno poligonal y ranura: - Los segmentos rectilíneos se transforman prolongándolos hasta cortar al eje $E$ (puntos dobles) y uniendo estos puntos con los homólogos de sus vértices trazados en la dirección afín $O-O'$. - El mango rectangular y la ranura interior rectangular quedan transformados en sendos paralelogramos homólogos con sus aristas visibles en trazo continuo.
