Bloque B - B1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Suplente 1 A 2025

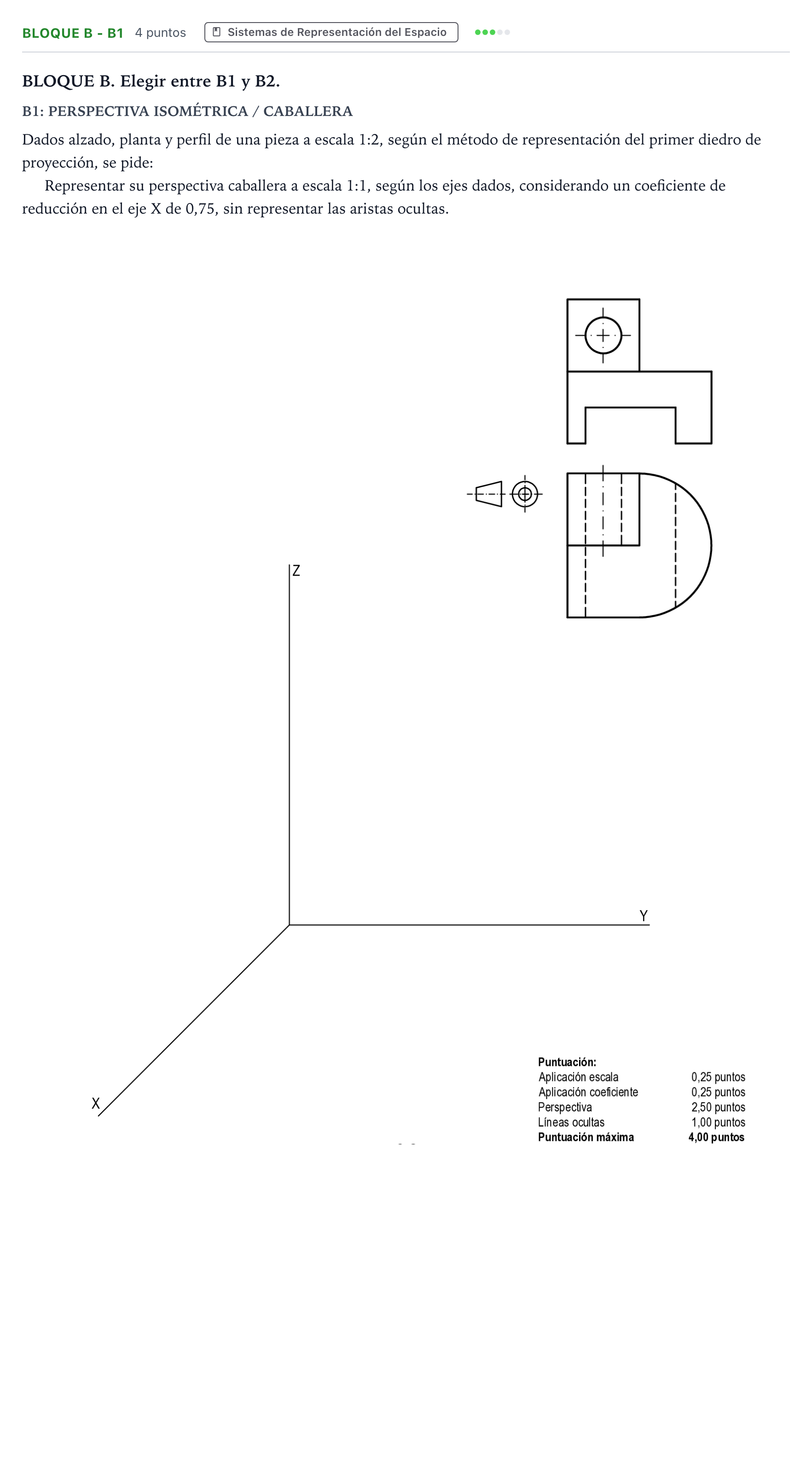

Representar su perspectiva caballera a escala 1:1, según los ejes dados, considerando un coeficiente de reducción en el eje X de 0,75, sin representar las aristas ocultas.

Solución: La perspectiva caballera resultante muestra: 1. Orientación de los ejes: el plano frontal $YZ$ no se deforma (90° entre $Y$ y $Z$); el eje $X$ retrocede con el ángulo dado. 2. Escala y reducción: - Magnitudes paralelas a $Y$ y $Z$: se multiplican por 2 (escala 1:1 a partir de las vistas a escala 1:2). - Magnitudes paralelas a $X$: se multiplican por $2 \times 0{,}75 = 1{,}5$. 3. Cuerpo de la pieza: - Una base prismática cuyo extremo en el semieje positivo de $Y$ es un semicilindro de eje vertical (paralelo a $Z$), tangente a las caras laterales. Tiene además un vaciado rectangular inferior pasante paralelo a $X$. - Un cuerpo prismático vertical en la parte posterior izquierda, con un taladro cilíndrico pasante de eje paralelo a $X$. El taladro se ve como circunferencia real en la cara frontal $YZ$. - El contorno semicircular del extremo está en planos horizontales ($XY$), por lo que se dibuja deformado (semielipse) en las caras superior e inferior. Esa curva se obtiene por puntos o con una cuadrícula, aplicando el coeficiente 0,75 en $X$. Las generatrices de contorno aparente son verticales. - Solo se representan las aristas vistas, sin aristas ocultas.
