Bloque B - B2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Suplente 2 A 2025

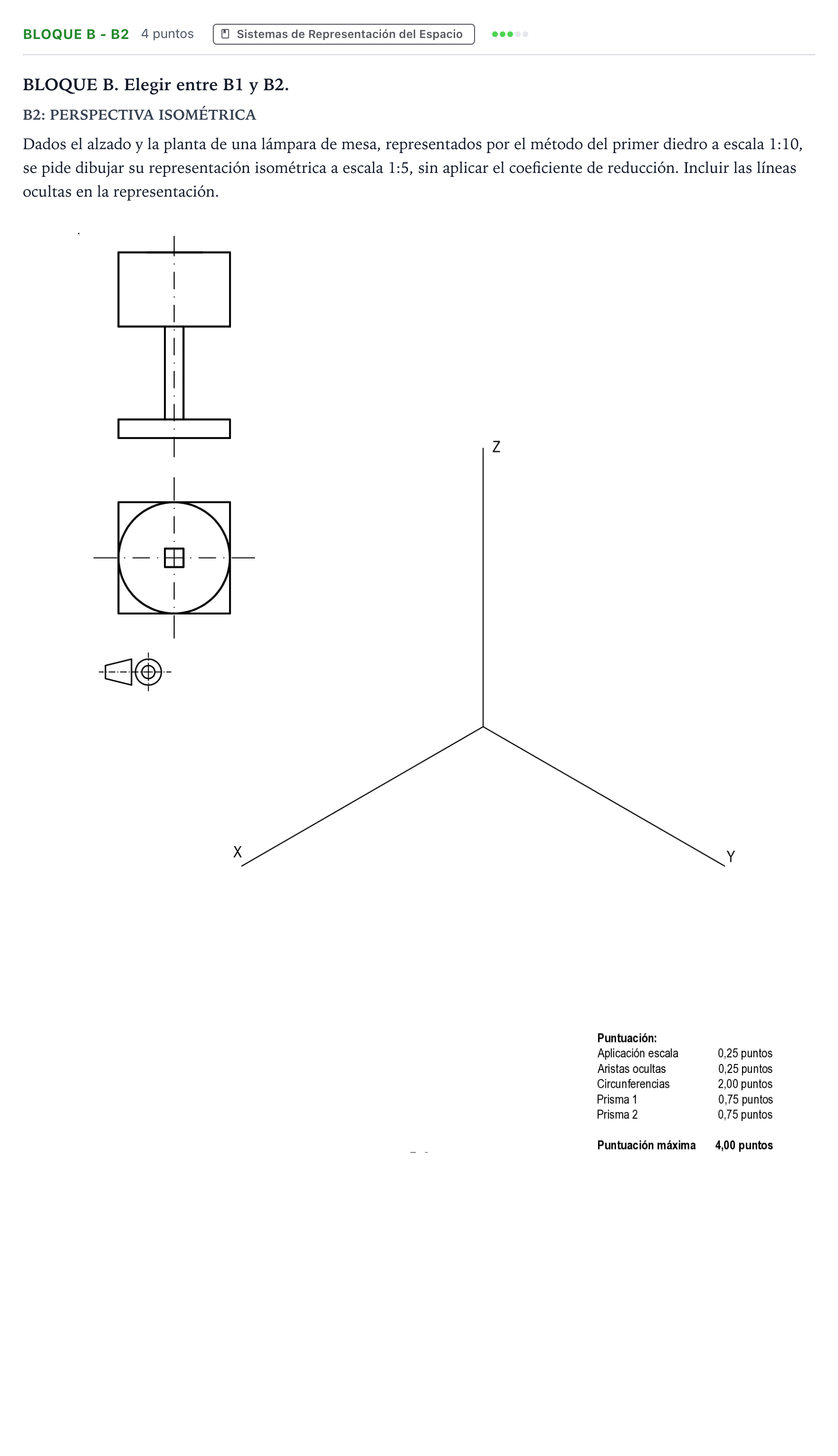

Dibujar la representación isométrica a escala 1:5 de la lámpara de mesa, sin coeficiente de reducción e incluyendo las líneas ocultas.

Solución: Representación en perspectiva isométrica: 1. Escala y ejes: Multiplicar todas las magnitudes lineales tomadas de las vistas por 2 (ya que $\frac{1/5}{1/10} = 2$) y trasladarlas a los ejes $X, Y, Z$ sin reducción. 2. Prisma 1 (Base cuadrada): - Trazar la base inferior cuadrada apoyada en el plano $XY$. - Levantar la altura correspondiente en vertical (eje $Z$) y dibujar la cara superior paralela. - Dibujar aristas vistas continuas y aristas ocultas en línea de trazos. 3. Prisma 2 (Mástil cuadrado vertical): - Centrado sobre la cara superior de la base, dibujar la base cuadrada del mástil. - Extender sus aristas verticales hasta la base de la pantalla cilíndrica. 4. Cilindro (Pantalla superior): - Dibujar los dos rombos isométricos que circunscriben a las bases circulares superior e inferior en planos paralelos a $XY$. - Trazar los óvalos isométricos de cuatro centros de ambas bases. - Trazar las dos generatrices de contorno aparente verticales tangentes a ambos óvalos. 5. Aristas vistas y ocultas: Trazar con línea continua gruesa todas las aristas y contornos visibles, y con línea discontinua de trazo medio las aristas y generatrices ocultas.
