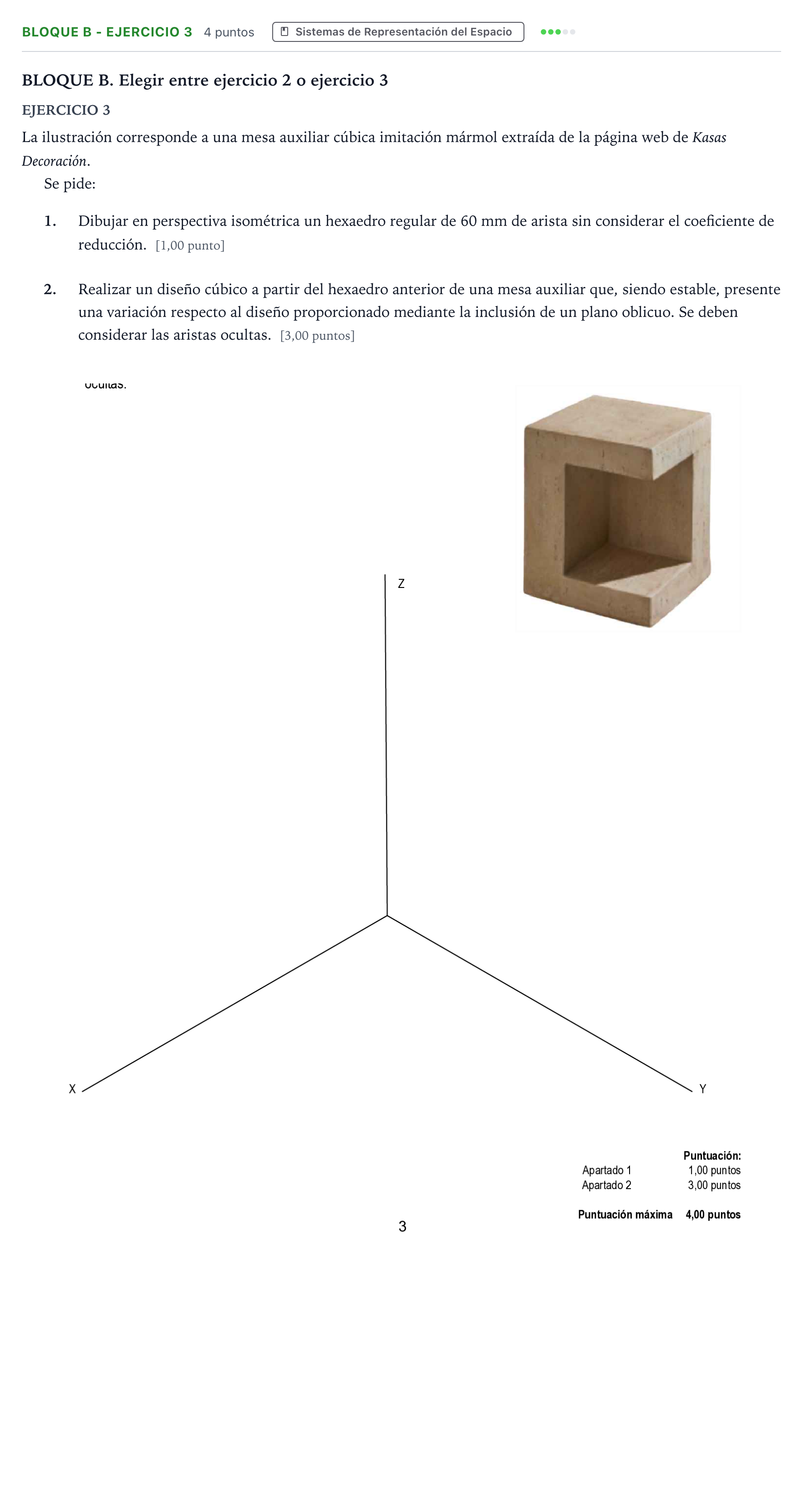

Bloque B - Ejercicio 3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Titular 2026

1. Dibujar en perspectiva isométrica un hexaedro regular de 60 mm de arista sin considerar el coeficiente de reducción. 2. Realizar un diseño cúbico a partir del hexaedro anterior de una mesa auxiliar que, siendo estable, presente una variación respecto al diseño proporcionado mediante la inclusión de un plano oblicuo. Se deben considerar las aristas ocultas.

Solución: 1. Hexaedro regular (cubo) envolvente: - Medida directa de 60 mm a partir del origen sobre los tres ejes isométricos ($X$, $Y$, $Z$). - Trazado de paralelas a los ejes para completar las 6 caras del cubo de $60\times 60\times 60$ mm. - Representación con línea fina o auxiliar de las aristas del cubo. 2. Diseño de la mesa auxiliar con plano oblicuo: - La mesa original consiste en un cubo vaciado interiormente mediante planos paralelos a las caras formando una estructura en 'C'. - Variación propuesta: vaciado o corte en bisel mediante un plano oblicuo que secciona una o varias caras interiores/exteriores (por ejemplo, chaflán oblicuo interior o un plano inclinado que une el hueco central con una de las esquinas o aristas). - Criterio de estabilidad: el centro de gravedad queda dentro de la base de apoyo inferior y se mantiene suficiente espesor en las paredes portantes de la mesa. - Aristas vistas: línea continua gruesa normalizada. - Aristas ocultas: línea de trazos de grosor medio para todos los contornos y aristas interiores no directamente visibles desde el punto de vista isométrico.
