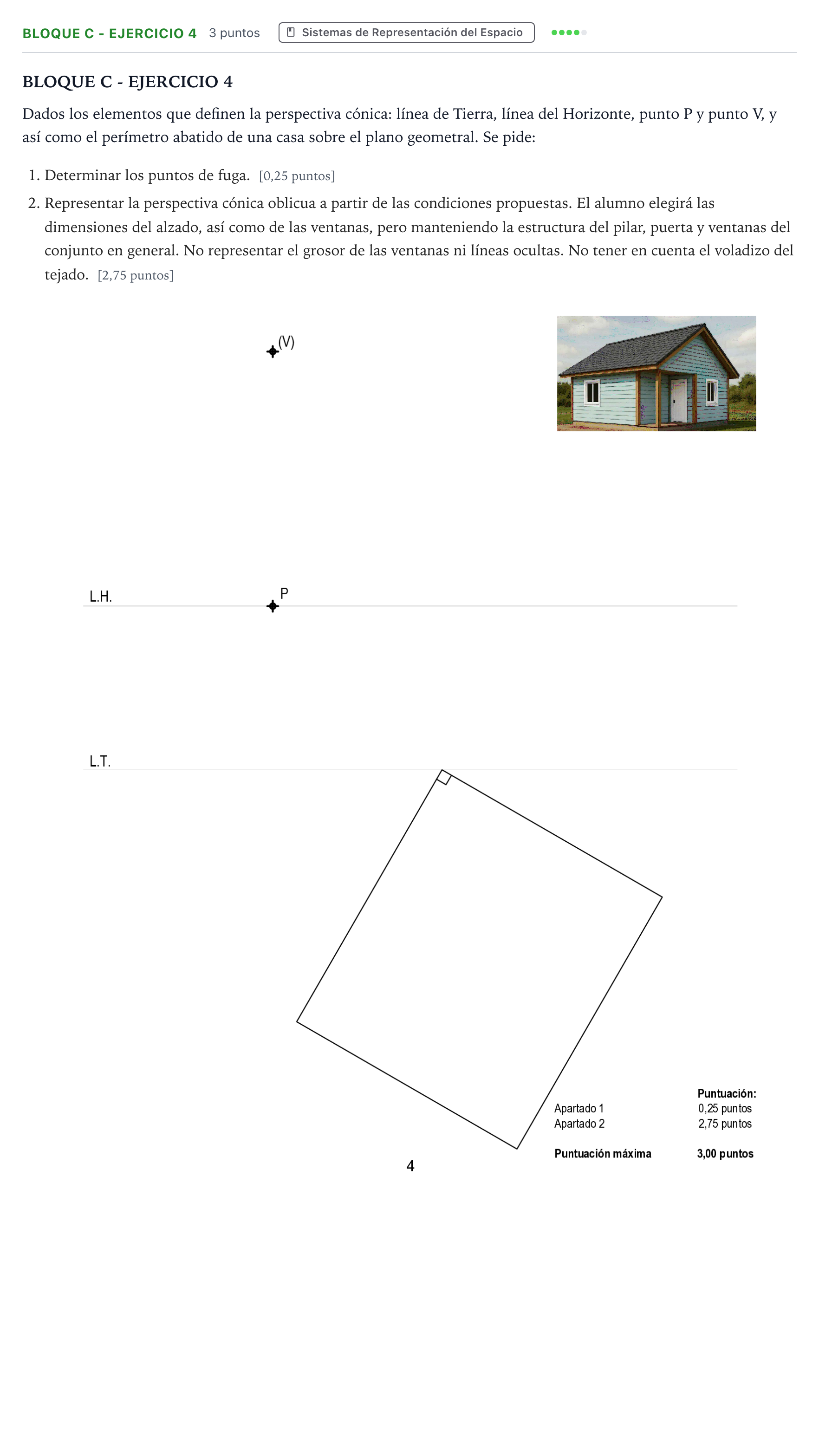

Bloque C - Ejercicio 4 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Titular 2026

Representar la perspectiva cónica oblicua a partir de las condiciones propuestas.

Solución: Construcción gráfica completa de la perspectiva cónica oblicua de la casa: - Determinación de los puntos de fuga $F$ y $F'$ sobre la Línea del Horizonte mediante rectas paralelas desde $(V)$ a las aristas del perímetro abatido. - Perspectiva cónica de la planta cuadrada/rectangular sobre el plano geometral fugando desde el vértice situado en la L.T. hacia $F$ y $F'$, y determinando la profundidad mediante puntos métricos o prolongación de aristas abatidas a la L.T. - Levantamiento de alturas a partir de una recta de verdadera magnitud situada sobre la vertical del punto de contacto en la L.T., fugando las alturas de paredes, cumbrera y alero a los respectivos puntos de fuga. - Representación simplificada de la casa con su cubierta a dos aguas, el porche sostenido por el pilar de esquina, la puerta principal y las ventanas indicadas en la fotografía de referencia (sin grosor, sin voladizo y sin líneas ocultas).
