Bloque C - Ejercicio C1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Suplente 1 B 2025

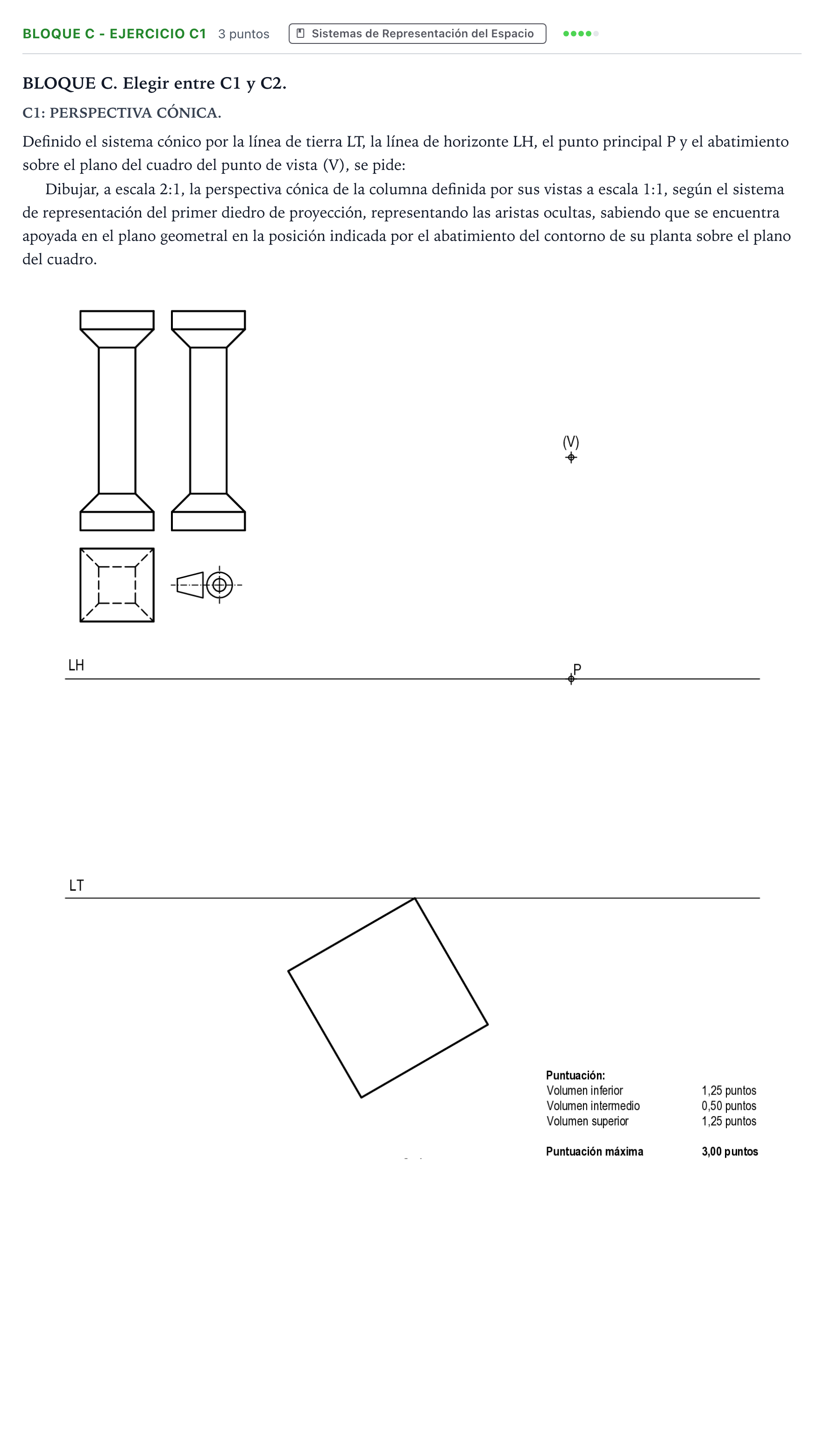

Dibujar, a escala 2:1, la perspectiva cónica de la columna definida por sus vistas a escala 1:1, según el sistema de representación del primer diedro de proyección, representando las aristas ocultas, sabiendo que se encuentra apoyada en el plano geometral en la posición indicada por el abatimiento del contorno de su planta sobre el plano del cuadro.

Solución: Construcción gráfica completa de la perspectiva cónica oblicua de la columna a escala 2:1: - Focos y puntos métricos: Obtención de los puntos de fuga $F_1$ y $F_2$ sobre la LH trazando desde $(V)$ paralelas a las dos direcciones del cuadrado abatido de la base. Obtención de los puntos métricos correspondientes ($M_1$, $M_2$). - Volumen inferior (base): Perspectiva del prisma cuadrangular de base inferior en contacto con el geometral, y su transición troncocónica/piramidal hacia el fuste. - Volumen intermedio (fuste cilíndrico): Determinación del eje y trazado de las elipses cónicas que delimitan el cilindro vertical con sus aristas ocultas. - Volumen superior (capitel): Construcción invertida de la pieza troncocónica/piramidal superior y el prisma de remate superior cuadrangular a escala doble (2:1). - Trazado de todas las aristas vistas (línea continua) y ocultas (línea de trazos).
