Bloque C - C2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Suplente 1 A 2025
Tema: Sistemas de Representación del Espacio · Del examen Ordinaria Suplente 1 A (2025)
Enunciado
BLOQUE C. elegir entre C1 y C2.

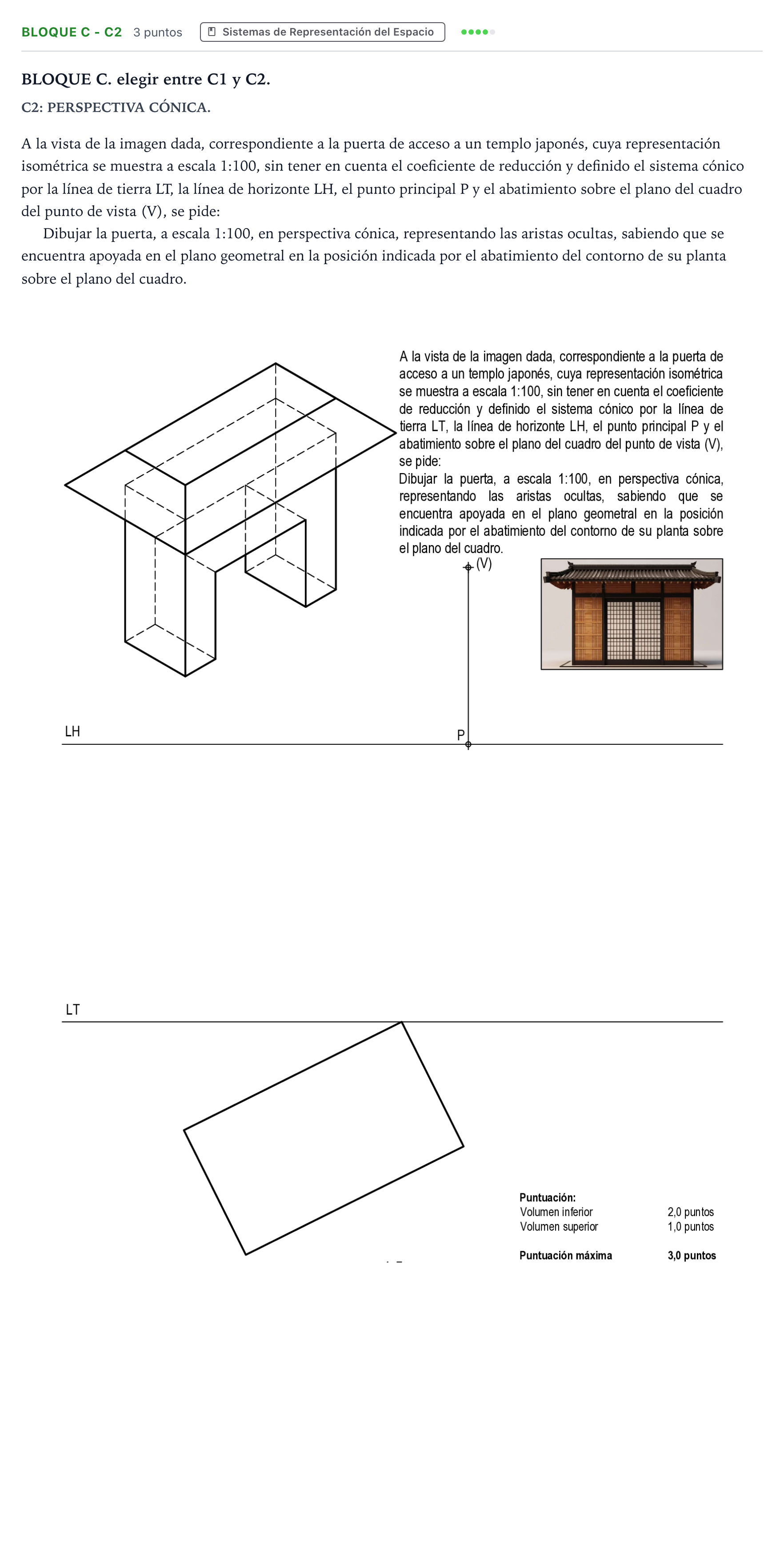

C2: PERSPECTIVA CÓNICA.
A la vista de la imagen dada, correspondiente a la puerta de acceso a un templo japonés, cuya representación isométrica se muestra a escala 1:100, sin tener en cuenta el coeficiente de reducción y definido el sistema cónico por la línea de tierra LT, la línea de horizonte LH, el punto principal P y el abatimiento sobre el plano del cuadro del punto de vista (V), se pide:
Dibujar la puerta, a escala 1:100, en perspectiva cónica, representando las aristas ocultas, sabiendo que se encuentra apoyada en el plano geometral en la posición indicada por el abatimiento del contorno de su planta sobre el plano del cuadro.

Solución
Solución de AprenAI (no es la oficial)
Dibujar la puerta, a escala 1:100, en perspectiva cónica, representando las aristas ocultas, sabiendo que se encuentra apoyada en el plano geometral en la posición indicada por el abatimiento del contorno de su planta sobre el plano del cuadro.
Solución: Construcción geométrica de la perspectiva cónica: 1. Puntos de fuga y métricos: - Desde el punto de vista abatido , se trazan paralelas a los lados del rectángulo de la planta abatida hasta cortar a la línea de horizonte , determinando los puntos de fuga (a la izquierda) y (a la derecha). - Haciendo centro en y con radio se obtiene el punto métrico sobre . De igual modo, con centro en y radio se halla el punto métrico . 2. Perspectiva del contorno de la planta: - El vértice anterior de la planta abatida que toca a la línea de tierra es su propia traza en el plano del cuadro. - Se proyectan las direcciones de la planta fugando a y o bien uniendo los vértices abatidos con para hallar la intersección de los rayos visuales con el plano del cuadro. 3. Volumen inferior (pilares y vano del arco adintelado): - Se levantan las alturas de los pilares y del dintel desde sus respectivas trazas sobre tomando las medidas directamente del dibujo isométrico (a escala 1:100, sin coeficiente de reducción). - Se fugan las aristas superiores hacia y . - Se delimita el hueco central de la puerta y el grosor de los montantes. 4. Volumen superior (tejado / dintel superior saliente): - Se determina el vuelo de la cubierta sobre el volumen inferior mediante el abatimiento de su contorno o prolongando las líneas de referencia. - Se trasladan las alturas totales desde la a través de las verticales de traza y se fugan a y . 5. Acabado y visibilidad: - Se representan en línea continua gruesa todas las aristas vistas del conjunto. - Se representan en línea discontinua de trazos finos todas las aristas ocultas interiores y posteriores de ambos volúmenes.
